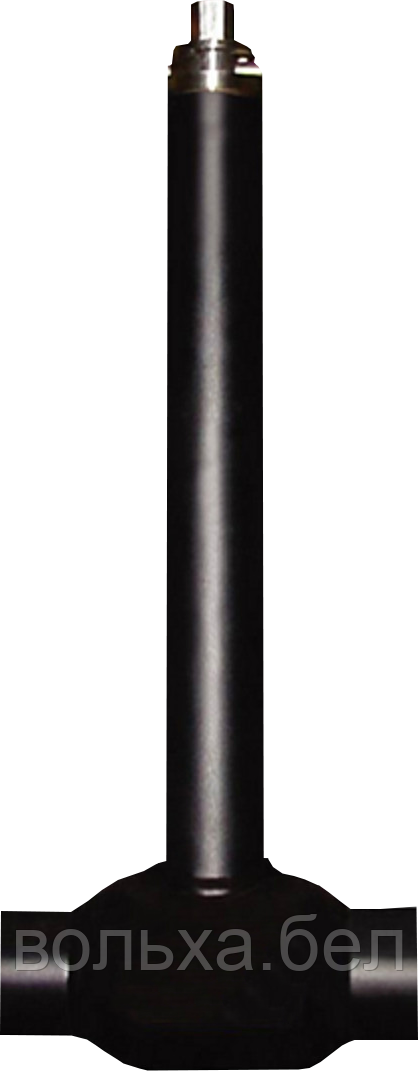

10с10п1 Ду100/80 Ру16 кран для подземной установки стандартнопроходной, шток L=1000 (1500, 2000)
Цену уточняйте
- +375 показать номер +375 17 256-22-61 телефон/факс
- +375 17 213-51-73 телефон/факс
- +375 17 286-23-53 телефон
- +375 29 383-88-96 Velcom
- График работы
-
Контакты
-
Телефон:+375 17 256-22-61, телефон/факс+375 17 213-51-73, телефон/факс+375 17 286-23-53, телефон+375 29 383-88-96, Velcom
-
Контактное лицо:Борисевич Владимир Евгеньевич
-
Адрес:пер. Домашевский, 11А, офис 601, Минск, Беларусь
-
Email:gazvolha@gmail.com
-
ICQ:663832046
-
- Производитель и гарантия
- Условия возврата и обмена
Кран 10с10п1 разработан для установки на подземные трубопроводы транспортирующие природный газ, нефтепродукты, сжиженные углеводороды и другие газообразные, либо жидкие среды, учитывая природные условия (резкие перепады температур), рабочую среду трубопроводов.
Конструкция крана обеспечивает герметичность трубопровода, что обеспечивает его надежность и безопасность.
Применяется шаровой стальной кран в качестве запорной арматуры при прокладке подземного газопровода, стального или полиэтиленового.
Управление краном осуществляется через телескопический удлинитель штока.
Кран шаровой газовый 10с10п1 может устанавливаться под ковер.
Номенклатура:
- - Кран шаровой 10с10п1 полнопроходной
- - Кран шаровой 10с10п1 стандартнопроходной
- - Кран шаровой 10с10п1 с НСПС SDR-11
Изготовление штока - 1м, 1,5м, 2м, а также по техническому заданию
Технические характеристики:
- Климатическое исполнение: У1 (-40... 45 °С), умеренное, ГОСТ 15150 .
- Номинальное давление — 1,6 МПа.
- Присоединение к трубопроводу — СВ/СВ, СВ/ПЭ, ПЭ/ПЭ.
- Класс герметичности затвора — А по ГОСТ Р 54808-2011.
- Материал: корпуса Ст20, штока Ст20, шпиндель 20*13, уплотнитель седла фторопласт, уплотнительное кольцо, наружная изоляция "Термоизол".
- Тип управления - ручной, редукторный, под электро и пневмогидропривод.
- Положение для установки - любое.
Основные технические данные:
| DN | D, мм | Dn, мм | L, мм | H, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|
|
Шток 1 м |
Шток 1,5 м | Шток 2 м | |||||
| 50/50 | 57 | 89 | 280 | Согласно заказа | 11,2 | 15 | 18,8 |
| 65/65 | 76 | 114 | 280 | 12,9 | 16,7 | 20,5 | |
| 80/80 | 89 | 133 | 300 | 14,6 | 18,4 | 22,2 | |
| 100/100 | 108 | 180 | 330 | 24,1 | 29,9 | 35,7 | |
| 150/150 | 159 | 273 | 390 | 46,6 | 52,4 | 58,2 | |
| 200/200 | 219 | 325 | 510 | 59,1 | 64,9 | 70,7 | |
| 250/250 | 273 | 426 | 730 | 164,7 | 173,3 | 181,9 | |
| 300/300 | 325 | 377 | 730 | 237,2 | 241 | 247,3 | |
| DN | D, мм | Dn, мм | L, мм | H, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|
|
Шток 1 м |
Шток 1,5 м | Шток 2 м | |||||
| 50/40 | 57 | 76 | 270 | Согласно заказа | 10,1 | 13,9 | 17,7 |
| 65/50 | 76 | 89 | 280 | 11,2 | 15 | 18,8 | |
| 80/65 | 89 | 114 | 280 | 12,9 | 16,7 | 20,5 | |
| 100/80 | 108 | 133 | 300 | 14,6 | 18,4 | 22,2 | |
| 150/125 | 159 | 219 | 360 | 29,1 | 34,9 | 40,1 | |
| 200/150 | 219 | 273 | 430 | 46,6 | 52,4 | 58,2 | |
| 250/200 | 273 | 351 | 510 | 70,1 | 75,9 | 81,7 | |
| 300/250 | 325 | 377 | 730 | 127,2 | 131,5 | 140 | |
* Возможно изготовление кранов других Ду по техническому заданию заказчика
Может осуществляться комплектация крана Т-ключами, коверами.
| Основные | |
|---|---|
| Страна производитель | Россия |
| Тип затвора | Шаровый |
| Условный проход | 100.0 (мм) |
| Рабочая среда | Газообразная среда, Жидкая среда, Газ, Неагрессивная среда, Нефтепродукты |
| Тип присоединения | Под приварку |
| Минимальная рабочая температура | -40.0 (град.) |
| Максимальная рабочая температура | 45.0 (град.) |
| Минимальное рабочее давление | 0.0 (бар) |
| Максимальное рабочее давление | 16.0 (бар) |
| Класс герметичности | А |
| Материал корпуса | Сталь |
| Способ монтажа | Горизонтальный/вертикальный |
| Цвет | Черный |
| Диаметр крана | 4" |
| Тип подключения | под приварку |
- Цена: Цену уточняйте
