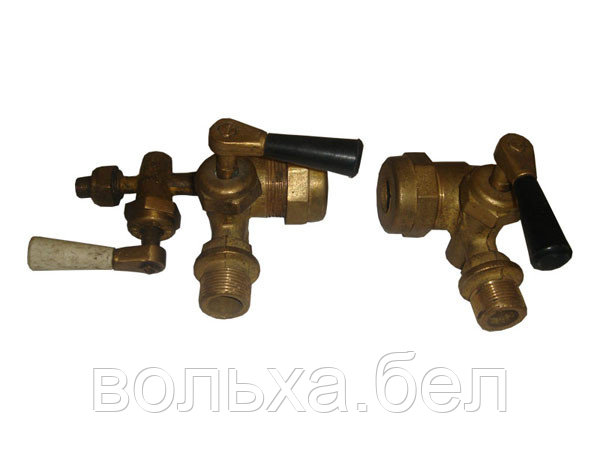

12Б1бк Ду 20 запорное устройство указателя уровня жидкости кранового типа
от 116,50 руб.
- В наличии
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Запорное устройство указателя уровня жидкости кранового типа латунное цапковое 12Б1бк предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок. Климатические условия эксплуатации «У1»; «Т1» по ГОСТ 15150-69. Герметичность затвора по кассу «В» ГОСТ 9544-93. Применяется с цилиндрическими трубками по ТУ 25.4.1045-75 или рамками по ТУ 26-07-1487-89. Тип указателя уровня – стекло круглое, рамка указателя уровня в комплект поставки не входят. Для определения уровня жидкости в агрегате установите пробки верхнего и нижнего корпусов в положение «открыто», при этом жидкость в водомерном стекле установится на уровне, соответствующему уровню жидкости в агрегате. Для продувки системы установите пробку нижнего корпуса в положение «закрыто», пробку верхнего корпуса в положение «открыто»; кратковременно пробку пробно-спускного крана в положение «открыто» и верните ее в исходное положение «закрыто». Для обеспечения герметичности уплотнительных поверхностей возобновляйте смазку через каждые 50 циклов работы. Условия транспортировки и хранения – по ГОСТ 15150-69 Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию. Гарантийная наработка – не менее 400 циклов в пределах гарантийного срока. Полный средний ресурс 2000 циклов или 40000 часов. Полный срок службы не менее 5 лет. Срок консервации – 3 года.
ОСНОВНЫЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И ВЕС
Условный проход | Труб, d, дюймы | L | L1 | L2 | L3 | L4 | L5 | H | h | h1 | h2 | h3 | l | S | S1 | S2 | S3 | S4 | Вес |
20 | 3/4 | 128 | 110 | 45 | 60 | 28 | 35 | 165 | 47 | 65 | 30 | 65 | 28 | 46 | 32 | 22 | 30 | 14 | 2,45 |
Основные | |
---|---|
Условный диаметр | 20 мм |
Максимальная температура рабочей среды | 250 град. |
Тип указателя уровня | Крановый |
Вес | 2.4 кг |
Тип присоединения | Цапковое |
Материал корпуса | Латунь |
- Цена: от 116,50 руб.
