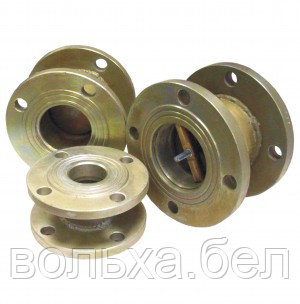

Клапан термозапорный КТЗ 65-1,6(Ф)

1. Общие сведения о термозапорном клапане КТЗ.

Термозапорный клапан КТЗ используется для автоматического перекрытия газопровода, подводящего газ к промышленным или бытовым приборам, при нагревании во время пожара.

2. Устройство и принцип работы термозапорного клапана.

Клапан термозапорный КТЗ состоит из следующих компонентов: стальной корпус, затвор, выполненный в виде шарика или тарели, в открытом положении затвор удерживается тепловым замком.
При нагревании клапана до температуры около 100 °С тепловой замок высвобождает затвор, досылаемый пружиной в седло клапана, перекрывая поток газа. Герметичность, сработавшего клапана, обеспечивается сопряжением конусов затвора и седла клапана - "металл по металлу".
Форма затвора, его расположение в корпусе обеспечивает свободное движение потока газа при открытом положении клапана.

3. Указания по монтажу и эксплуатации термозапорного клапана КТЗ.

3.1 При монтаже и эксплуатации требуется соблюдать Правила техники безопасности, ППБ-01-03, раздел 3 ГОСТ 12.2.063-81 и указания, содержащиеся в сопроводительной документации на термозапорный клапан КТЗ.

3.2 Положение оси клапана при монтаже и эксплуатации - любое.

3.3 Направление потока газа должно соответствовать указателю на корпусе клапана КТЗ.

3.4 Не допускается устанавливать термозапорный клапан в зонах, где температура окружающей среды поднимается выше +52 ° С.

3.5 При транспортировке, хранении, монтаже и эксплуатации запрещается подвергать термозапорный клапан нагреву, резким механическим воздействиям и ударам.

3.6 Клапан КТЗ, побывавший в очаге пожара, не восстанавливается.

3.7 На газопроводе первым устанавливается термозапорный клапан КТЗ, затем остальная газовая арматура, приборы и оборудование.

3.8 После монтажа термозапорный клапан КТЗ не должен испытывать нагрузку от трубопроводов (изгиб, сжатие, кручение и пр.).

3.9 В процессе эксплуатации клапан КТЗ поверки и обслуживания не требует.
