Клапан термозапорный КТЗ 200-1,6(Ф)
712,50 руб.
Показать оптовые цены- В наличии
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
1. Общие сведения о термозапорном клапане КТЗ.
Термозапорный клапан КТЗ используется для автоматического перекрытия газопровода, подводящего газ к промышленным или бытовым приборам, при нагревании во время пожара.
2. Устройство и принцип работы термозапорного клапана.

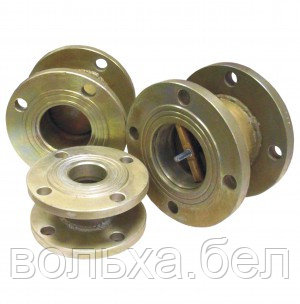

Клапан термозапорный КТЗ состоит из следующих компонентов: стальной корпус, затвор, выполненный в виде шарика или тарели, в открытом положении затвор удерживается тепловым замком.
При нагревании клапана до температуры около 100 °С тепловой замок высвобождает затвор, досылаемый пружиной в седло клапана, перекрывая поток газа. Герметичность, сработавшего клапана, обеспечивается сопряжением конусов затвора и седла клапана - "металл по металлу".
Форма затвора, его расположение в корпусе обеспечивает свободное движение потока газа при открытом положении клапана.
3. Указания по монтажу и эксплуатации термозапорного клапана КТЗ.
3.1 При монтаже и эксплуатации требуется соблюдать Правила техники безопасности, ППБ-01-03, раздел 3 ГОСТ 12.2.063-81 и указания, содержащиеся в сопроводительной документации на термозапорный клапан КТЗ.
3.2 Положение оси клапана при монтаже и эксплуатации - любое.
3.3 Направление потока газа должно соответствовать указателю на корпусе клапана КТЗ.
3.4 Не допускается устанавливать термозапорный клапан в зонах, где температура окружающей среды поднимается выше +52 ° С.
3.5 При транспортировке, хранении, монтаже и эксплуатации запрещается подвергать термозапорный клапан нагреву, резким механическим воздействиям и ударам.
3.6 Клапан КТЗ, побывавший в очаге пожара, не восстанавливается.
3.7 На газопроводе первым устанавливается термозапорный клапан КТЗ, затем остальная газовая арматура, приборы и оборудование.
3.8 После монтажа термозапорный клапан КТЗ не должен испытывать нагрузку от трубопроводов (изгиб, сжатие, кручение и пр.).
3.9 В процессе эксплуатации клапан КТЗ поверки и обслуживания не требует.
Основные | |
---|---|
Условный проход | 200 мм |
Функциональное назначение клапана | Запорный клапан |
Тип присоединения | Фланцевое |
Страна производитель | Россия |
Вес | 38.4 кг |
Способ монтажа | Горизонтальный/вертикальный |
Производитель | Барс-7 |
Материал корпуса | Сталь |
Рабочая среда | Газ |
Гарантийный срок | 18 мес |
- Цена: 712,50 руб.
