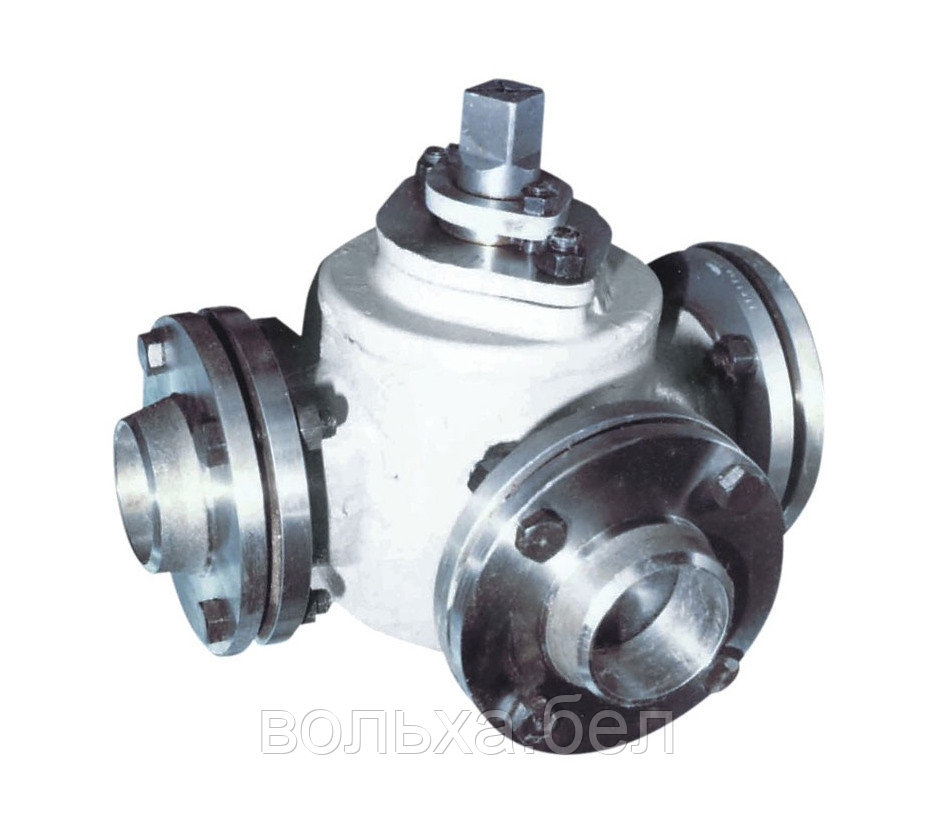

11с17бк Ду 50 кран трехходовой пробковый сальниковый проходной фланцевый с паровым обогревом
  • picture 1
  • picture 2
  • picture 3
  • picture 4
  • picture 5
  • picture 6
  • picture 7
  • picture 8
  • picture 9
  • picture 10

11с17бк Ду 50 кран трехходовой пробковый сальниковый проходной фланцевый с паровым обогревом

Оптовые и розничные цены уточняйте

В наличииОптом и в розницу
Написать
Перезвоните мне
11с17бк Ду 50 кран трехходовой пробковый сальниковый проходной фланцевый с паровым обогревом
11с17бк Ду 50 кран трехходовой пробковый сальниковый проходной фланцевый с паровым обогревом В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • Адрес и контакты
    • Телефон:
      +375 (17) 256-22-61, телефон/факс
      +375 (17) 213-51-73, телефон/факс
      +375 (17) 286-23-53, телефон
      +375 (29) 696-82-92, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, 220036, Беларусь
    • Email:
      volha@mail.bn.by
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

Кран трехходовой пробковый сальниковый фланцевый с паровым обогревом 11с17бк предназначен для установки в качестве запорного или запорно-переключающего устройства на трубопроводах, транспортирующих каменноугольные смолы, пеки с рабочим давлением 5,8 кгс/см² при температуре до +400°С и нафталиновые фракции с рабочим давлением до 10,0 кгс/см² при температуре рабочей среды до +200°С. Рабочая среда подается в любом направлении. Корпус крана имеет паровую рубашку для обогрева транспортируемой среды. Подвод, отвод пара и спуск конденсата из паровой рубашки производится через специальные отверстия в корпусе. Пробка в верхней части хвостовика имеет квадрат под ключ. На торце хвостовика имеется риска, указывающая рабочее положение крана «открыто», если риска параллельны направлению потока среды, и «закрыто», если риска располагается перпендикулярно направлению потока среды. Необходимые удельные давления для герметичности на конических уплотнительных поверхностях создаются при затяжке сальника. В случае заклинивания пробки она освобождается отжимным болтом. Кран относится к классу ремонтируемых изделий.

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение УХЛ1 для умеренно-холодного климата. Кран обеспечивает герметичность по классу «С» ГОСТ 9544-93. Присоединительные фланцы – по ГОСТ 12817-80 на PN 1,0 МПа (10 кгс/см²)

Материал основных деталей крана 11с17бк.

  • Пробка - жаропрочный чугун
  • Сальниковая набивка - сухой асбестовый шнур
  • Прокладки - паранит
  • Остальные детали - углеродистая сталь

Технические характеристики.​

Наименование параметра Показатель
Давление номинальное, PN, МПа (кг/см²) 1,0 (10)
Диаметр номинальный, DN, мм 50; 80
Давление обогревающей среды, МПа (кг/см²) 1,0 (10)
Рабочая среда вязкие вещества (каменноугольная смола, пек и другие кристализующие среды)
Температура рабочей среды, t, °С до +100
Температура окружающей среды, t, °С от -40 до +50
Класс герметичности С
Присоединение к трубопроводу фланцевое
Тип привода ручной
Масса, кг, не более 32,6; 61,4
Изготовление и поставка ТУ 26-07-1034-79

Габаритные и присоединительные размеры.

11с17бк Кран трехходовой пробковый сальниковый фланцевый с паровым обогревом11с17бк Кран трехходовой пробковый сальниковый фланцевый с паровым обогревом

Условное

обозначение

DN,

мм

L,

мм

L1,

мм

L2,

мм

l,

мм

H,

мм

D,

мм

D1,

мм

D2,

мм

S,

мм

b,

мм

d,

мм

n
33001-050 50 230 196 360 250 258 160 102 58 27 14 18 4
33001-080 80 330 242 440 400 345 195 138 90 36 17 18 8

Характеристики
Основные
Страна производитель Россия
Условный проход   50.0 (мм)
Наличие фильтра Нет
Тип присоединения Фланцевое
Минимальная рабочая температура -40.0 (град.)
Максимальная рабочая температура 100.0 (град.)
Минимальное рабочее давление 0.0 (бар)
Максимальное рабочее давление 10.0 (бар)
Класс герметичности   С
Материал корпуса Сталь
Способ монтажа Горизонтальный/вертикальный
Привод Ручной
Вес 32.6 (кг)
Диаметр крана 2"
Дополнительные характеристики
Метод герметизации от внешней среды   Сальниковый
