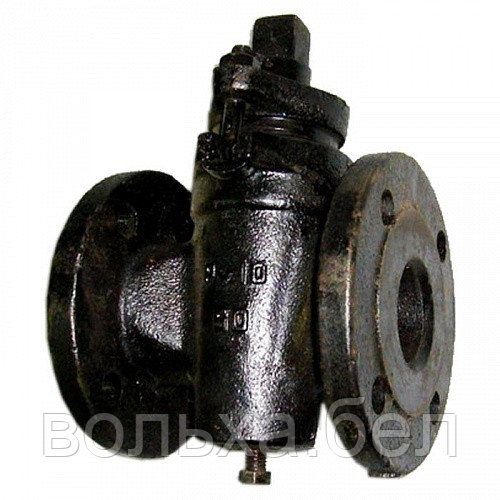

11ч8бк Ду 25 кран конусный пробковый проходной сальниковый фланцевый
  • picture 1
  • picture 2
  • picture 3
  • picture 4
  • picture 5
  • picture 6
  • picture 7
  • picture 8
  • picture 9
  • picture 10

11ч8бк Ду 25 кран конусный пробковый проходной сальниковый фланцевый

Оптовые и розничные цены уточняйте

В наличииОптом и в розницу
Написать
Перезвоните мне
11ч8бк Ду 25 кран конусный пробковый проходной сальниковый фланцевый
11ч8бк Ду 25 кран конусный пробковый проходной сальниковый фланцевый В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • Адрес и контакты
    • Телефон:
      +375 (17) 256-22-61, телефон/факс
      +375 (17) 213-51-73, телефон/факс
      +375 (17) 286-23-53, телефон
      +375 (29) 696-82-92, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, 220036, Беларусь
    • Email:
      volha@mail.bn.by
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

11ч8бк кран конусный пробковый проходной сальниковый фланцевый предназначается для установки на емкостях, резервуарах и трубопроводах в качестве запорного устройства. Применяется на трубопроводах общепромышленного назначения для воды, пара, масла при температуре до 100°С. Присоединительные фланцы изготавливаются по ГОСТ 12819-80 на PN 1,6 МПа (16 кгс/см²). Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2. Ответные фланцы по ГОСТ 12820-80,12821-80 на PN 1,6 МПа (16 кгс/см²). Кран 11ч8бк может устанавливаться в любом положении, которое позволяет визуально определить его положение  по риске на торце квадрата - "открыто" или "закрыто". Направление рабочей среды - любое. При повороте пробки осуществляется перекрытие или пропуск среды. Использование пробкового крана 11ч8бк в качестве регулирующих не допускается.Уплотнительные поверхности пробки и корпуса притёрты и смазаны смазкой. Уплотнение пробки крана 11ч8бк - сальниковое.Подтяжка сальника осуществляется анкерными болтами.Кран конусный проходной относится к классу ремонтируемых изделий.

Материал основный деталей пробкового крана 11ч8бк.

  • Корпус - серый чугун СЧ 15
  • Пробка - серый чугун СЧ 15
  • Крышка сальника - серый чугун СЧ 15
  • Сальниковое уплотнение - спец. пластикат

Технические характеристики.

Наименование параметра Показатель
Давление номинальное, PN, МПа (кг/см²) 1,0 (10)
Диаметр номинальный, DN, мм 25; 32; 40; 50; 65; 80; 100
Рабочая среда вода, пар, масла
Температура рабочей среды, t, °С до +100
Температура окружающей среды, t, °С от -5
Класс герметичности С
Присоединение к трубопроводу фланцевое
Тип привода ручной
Масса, кг, не более 3,4; 6,25; 7,3; 10,6; 16,75; 21,95; 28,8
Изготовление и поставка ТУ 26-07-1452-88

.Габаритные и присоединительные размеры.

11ч8бк кран конусный пробковый проходной сальниковый фланцевый

Обозначение

Dy,

мм

L,

мм

D,

мм

D1,

мм

D2,

мм

d,

мм

n

b,

мм

H,

мм

h,

мм

S,

мм

11ч8бк25 25 110 115 85 68 14 4 14 106 44 17
11ч8бк32 32 130 135 100 78 18 4 16 126 52 19
11ч8бк40 40 150 145 110 88 18 4 16 140 90 22
11ч8бк50 50 170 160 125 102 18 4 17 164 96 27
11ч8бк65 65 220 180 145 122 18 4 17 195 110 32
11ч8бк80 80 250 195 160 133 18 8 19 211 134 36
11ч8бк100 100 300 215 180 158 18 8 19 247 145 41

Примечание: краны DN 25-32 мм изготовляют без болта для отжима пробки в нижней части корпуса



Характеристики
Основные
Страна производитель Россия
Условный проход   25.0 (мм)
Рабочая среда Нефтепродукты,  Вода
Наличие фильтра Нет
Тип присоединения Фланцевое
Минимальная рабочая температура -5.0 (град.)
Максимальная рабочая температура 100.0 (град.)
Минимальное рабочее давление 0.0 (бар)
Максимальное рабочее давление 10.0 (бар)
Класс герметичности   С
Материал корпуса Чугун
Способ монтажа Горизонтальный/вертикальный
Привод Ручной
Вес 3.4 (кг)
Диаметр крана 1"
Дополнительные характеристики
Метод герметизации от внешней среды   Сальниковый
  • Цена: Оптовые и розничные цены уточняйте
