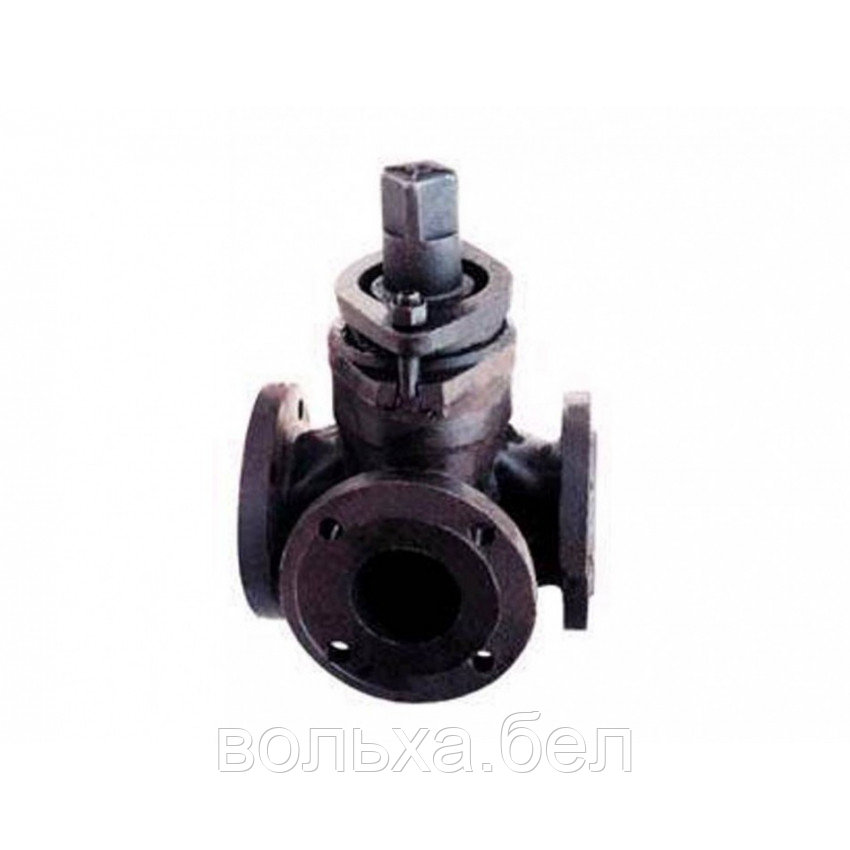

11ч18бк Ду 25 кран трехходовой пробковый конусный сальниковый фланцевый
  • picture 1
  • picture 2
  • picture 3
  • picture 4
  • picture 5
  • picture 6
  • picture 7
  • picture 8
  • picture 9
  • picture 10

11ч18бк Ду 25 кран трехходовой пробковый конусный сальниковый фланцевый

Оптовые и розничные цены уточняйте

В наличииОптом и в розницу
Написать
Перезвоните мне
11ч18бк Ду 25 кран трехходовой пробковый конусный сальниковый фланцевый
11ч18бк Ду 25 кран трехходовой пробковый конусный сальниковый фланцевый В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • Адрес и контакты
    • Телефон:
      +375 (17) 256-22-61, телефон/факс
      +375 (17) 213-51-73, телефон/факс
      +375 (17) 286-23-53, телефон
      +375 (29) 696-82-92, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, 220036, Беларусь
    • Email:
      volha@mail.bn.by
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

11ч18бк кран конусный пробковый трехходовой сальниковый фланцевый из серого чугуна с ручным управлением под ключ предназначен для установки на трубопроводах в качестве запорного устройства при транспортировки воды с рабочей температурой до 40°С, нефти и масла с рабочей температурой до 100°С. Присоединительные фланцы - по ГОСТ 12819-80 на PN 1,0 МПа (10 кгс/см²). Уплотнительные поверхности и присоединительный размеры фланцев - по ГОСТ 12815-80, исполнение 3, ряд 2. Ответные фланцы - по ГОСТ 12820-80, 12821-80 на PN 1,0 МПа (10 кгс/см²). Рабочее положение затвора и направление подачи рабочей среды - любые. Не допускается использование крана 11ч18бк в качестве регулирующего. Кран трехходовой 11ч18бк относится к классу ремонтируемых.

Материал основных деталей пробкового крана 11ч18бк.

  • Корпус - серый чугун СЧ 15
  • Пробка - серый чугун СЧ 15
  • Сальниковая набивка - АП по ГОСТ 5152-84
  • Прокладка - паранит

Технические характеристики.

Наименование параметра Показатель
Давление номинальное, PN, МПа (кгс/см²) 0,6 (6)
Диаметр номинальный, DN, мм 25; 40; 50; 65; 80; 100
Рабочая среда вода, нефть, масла
Температура рабочей среды, t, °С до +100
Температура окружающей среды, t, °С от -15 до +50
Класс герметичности С
Присоединение к трубопроводу фланцевое
Тип привода ручной
Максимальный крутящий момент, Н.м (кгс/м) 1,0
Масса, кг, не более 32,5; 61,4
Изготовление и поставка ТУ 26-07-1451-68; ТУ У 14309190.012-99

Габаритные и присоединительные размеры.

11ч18бк кран конусный пробковый трехходовой сальниковый фланцевый

Обозначение

Dy,

мм

D,

мм

D1,

мм

D2,

мм

H,

мм

h,

мм

L,

мм

L1,

мм

d,

мм

b,

мм

S,

мм

СТ 011.025 25 100 75 60 185 50 145 72,5 11 12 19
СТ 011.040 40 130 100 80 276 95 180 90,0 14 12 27
СТ 011.050 50 140 110 90 318 110 200 100,0 14 12 32
СТ 011.065 65 160 130 110 370 132 230 115,0 14 12 41
СТ 011.080 80 185 150 128 406 145 260 130,0 18 13 46
СТ 011.100 100 205 170 148 428 174 310 155,0 18 13 46



Характеристики
Основные
Страна производитель Россия
Тип затвора   Пробковый конусный
Условный проход   25.0 (мм)
Рабочая среда Нефтепродукты,  Вода
Наличие фильтра Нет
Тип присоединения Фланцевое
Минимальная рабочая температура -15.0 (град.)
Максимальная рабочая температура 100.0 (град.)
Минимальное рабочее давление 0.0 (бар)
Максимальное рабочее давление 6.0 (бар)
Класс герметичности   С
Материал корпуса Чугун
Способ монтажа Горизонтальный/вертикальный
Привод Ручной
Вес 4.4 (кг)
Диаметр крана 1"
Дополнительные характеристики
Метод герметизации от внешней среды   Сальниковый
