Регулятор давления газа РДСК-50М (БМ) (исп. 1, 2, 3)

Регулятор давления газа РДСК-50

Технические характеристики РДСК-50

Рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от −40 до +60° С и относительной влажности до 95% при температуре +35° С.

Устройство и принцип работы РДСК-50М

Регулятор давления газа РДСК-50М (см. рисунок) состоит из непосредственно регулятора давления, автоматического отключающего устройства. РДСК-50 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Р_вых.

В корпусе 7 регулятора запрессованы седло 17 отсечного клапана 16 и седло 18 рабочего клапана 19. Рабочий клапан посредством штока 8 соединен с мембраной 10. В крышке 14 расположена пружина 11 настройки выходного давления. Отключающее устройство 22 имеет мембрану 25, соединенную с исполнительным механизмом 21, который с помощью подвижного фиксатора стопорит шток 23, фиксируя открытое положение клапана  16. Настройка отключающего устройства осуществляется пружинами 2 и 3.

Подаваемый к регулятору газ высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до среднего и поступает к потребителю. Импульс выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость, которая, в свою очередь, соединена трубопроводом с отключающим устройством. В РДСК-50 импульс от выходного давления подается в подмембранные полости регулятора и отключающего устройства через импульсные трубки, расположенные внутри регулятора. При повышении или снижении настроечного выходного давления сверх заданных значений фиксатор усилием на мембране 25 выводится из зацепления и клапан 16 перекрывает седло 17. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

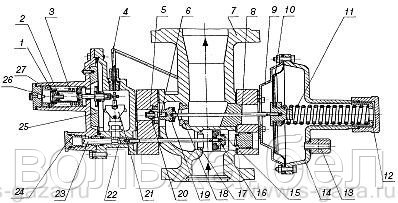

Регулятор давления газа РДСК:
1, 27 — направляющая; 2, 3 — пружина; 4 — трубопровод; 5 — втулка; 6 — шток; 7 — корпус; 8 — шток; 9 — корпус; 10 — мембрана; 11, 15 — пружина; 12 — направляющая; 13 — штуцер; 14 — крышка; 16 — отсечной клапан; 17 — седло отсечного клапана; 18 — седло рабочего клапана; 19 — рабочий клапан; 20 — разгрузочная мембрана; 21 — исполнительный механизм; 22 — отключающее устройство; 23 — шток; 24 — пробка; 25 — мембрана; 26 — пробка
