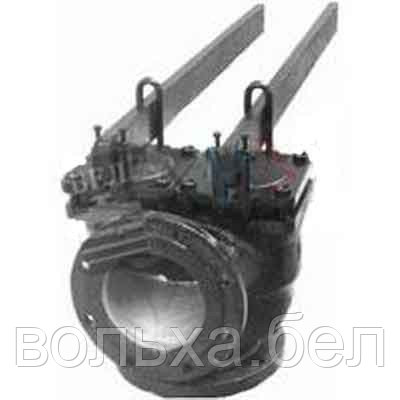

17ч5бр (17ч19бр) Ду 125 клапан предохранительный двухрычажный грузовой малоподъемный фланцевый
  • picture 1
  • picture 2
  • picture 3
  • picture 4
  • picture 5
  • picture 6
  • picture 7
  • picture 8
  • picture 9
  • picture 10

17ч5бр (17ч19бр) Ду 125 клапан предохранительный двухрычажный грузовой малоподъемный фланцевый

1 159 руб.

Показать оптовые цены
  • 1 159 руб./шт.
    при заказе от 2 шт.
В наличииОптом и в розницу
Перезвоните мне
17ч5бр (17ч19бр) Ду 125 клапан предохранительный двухрычажный грузовой малоподъемный фланцевый
17ч5бр (17ч19бр) Ду 125 клапан предохранительный двухрычажный грузовой малоподъемный фланцевый
1 159 руб.
В наличии
Купить
Перезвоните мне
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • Адрес и контакты
    • Телефон:
      +375 (17) 256-22-61, телефон/факс
      +375 (17) 213-51-73, телефон/факс
      +375 (17) 286-23-53, телефон
      +375 (29) 696-82-92, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, 220036, Беларусь
    • Email:
      volha@mail.bn.by
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

17ч5бр (17ч19бр) клапан предохранительный двухрычажный грузовой малоподъемный

Клапан предохранительный рычажно-грузовой 17ч3бр (17ч18бр) применяется на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах для воды, пара и других жидких и газообразных неагрессивных сред с рабочей температурой от -15°С до +252°С. Температура окружающей среды до +50°С. Конструкция и основные размеры регламентированы ГОСТ 5335-75, а технические требования по ГОСТ 9131-75. Клапан состоит из следующих основных деталей: корпуса, золотника, шпинделя, оси, рычага, грузов. Входной присоединительный фланец выполнен на Ру = 1,6 МПа, выходной — на Ру = 0,6 МПа, размеры фланцев выполнены по ГОСТ 1235-67. Клапаны c диаметром Ру, равным 50, 80 и 100 мм, могут быть изготовлены с ответными фланцами под приварку. Грузы поставляются только по особому заказу. Корпус и крышка изготовляются. из чугуна, уплотнение запорного органа обеспечивается латунными уплотнительными кольцами в корпусе и золотнике. Клапаны испытываются на прочность при пробном давлении Рпр  = 2,4 МПа. При рабочей температуре среды tp = 225 С° допускается рабочее давление до Рр = 1,45 МПа, при tp ≤ 120° С допускается рр = 1,6 МПа. Клапан устанавливается в рабочем положении таким образом, чтобы рычаг был расположен горизонтально, а шток вертикально. Для продувки клапана рычаг поднимают вручную. Клапан настраивается для работы при требуемом рабочем давлении установкой соответствующих грузов на плече рычага длиной от 110—390 мм (для Dy = 25 мм) до 355—920 мм (для Dy — 100 мм). При рабочем давлении среды клапан закрыт. Золотник прижат к седлу (кольцо уплотнительное в корпусе) массой грузов, отрегулированной на давление настройки PH. При снижении давления в системе до величины закрытия Pз масса грузов превысит усилие давления среды, действующей на площадь золотника, и клапан закроется. Принудительный подрыв клапана осуществляется путем подъема груза вручную. Рабочее положение ― вертикально, крышкой вверх, с горизонтальным положением рычага. Клапан относится к классу ремонтируемых. Средний срок службы ― не менее 5 лет.



Основные характеристики

Ру, МПа(атм) Рпр, МПа(атм) Рр при t=225°С, МПа(атм) Ду, мм Предел давления настройки, МПа(кгс/см2) Количество грузов Масса груза, кг Длина плечаLп, мм
1,6(16) 2,4(24) 1,45(14,5) 80 04,-0,9(4-9) 2 23 190-560
1-1,6(10-16) 4 46 310-540
125 0,2-0,5(2-5) 2 48 165-585
0,6-1(6-10) 4 96 360-585
1-1,6(10-16) 6 144 430-570
1,4-1,6(14-16) 8 192 460-570
150 0,2-0,5(2-5) 2 54 285-713
0,4-0,9(4-9) 4 108 473-700
0,6-1(6-10) 6 162 536-700
1,1-1,3(11-13) 8 216 583-698
1,4-1,6(14-16) 10 270 605-697

Основные габаритные, присоединительные размеры.

Код ОКП Dу, мм L, мм L1, мм D, мм D1, мм D2, мм D3, мм D4, мм D5, мм b, мм b1, мм d, мм d1, мм H, мм n, мм n1, мм Kvmax , т/ч α газа Масса без грузов, кг
37 2252 7018 80 155 400 195 160 133 185 150 128 19 15 18 18 195 4 4 15 0,1 33,1
37 2253 7032 125 185 480 245 210 184 235 200 178 23 17 18 18 214 8 8 46 62
37 2254 7011 150 200 580 280 240 212 260 260 202 25 17 22 18 240 8 8 64 85



Характеристики
Основные
Страна производитель Украина
Функциональное назначение клапана Предохранительный клапан
Условный проход   125.0 (мм)
Рабочая среда Неагрессивная среда, Газообразная среда, Вода, Газ, Воздух, Пароводяная смесь
Тип присоединения Фланцевое
Максимальная рабочая температура 252.0 (град.)
Материал корпуса Чугун
Способ монтажа Вертикальный
