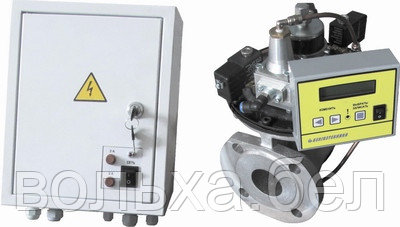

Клапаны предохранительно-сбросные газовые с электроприводом и дистанционным управлением КПСЭ
Цену уточняйте
- В наличии
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Клапаны предохранительно-сбросные газовые с электроприводом и дистанционным управлением КПСЭ
- Клапан предохранительный сбросный с электроприводом и дистанционным управлением КПСЭ предназначен для автоматического снижения выходного давления путем сброса в атмосферу очищенных (осушенных) природных, искусственных, углеводородных и других неагрессивных газов при увеличении контролируемого давления выше значения установленного предела.
- Областью применения клапана могут быть службы и предприятия газовой отрасли и коммунального хозяйства, занимающиеся эксплуатацией газового оборудования.
- Настройка и контроль работы клапана осуществляется с помощью электронного блока управления, входящего в его состав. Клапан предназначен для совместной работы с комплексом телемеханики «ЭСКОРТ-3» производства РУП «БЕЛГАЗТЕХНИКА», с помощью которого осуществляется управление и дистанционный контроль.
- Степень защиты оболочки клапана от воздействия внешней среды соответствует исполнению IP30.
- Вид климатического исполнения соответствует С3 по ГОСТ12997-84 (от минус 10 ºС до плюс 40ºС ).
- По устойчивости к механическим воздействиям клапан соответствует группе исполнения N2 по ГОСТ12997-84.
- Все составные узлы клапана, кроме блока управления, могут эксплуатироваться во взрывоопасных зонах класса В-1, В-Iа, В-1б и наружных установках класса В- Iг (зонах 1 и 2 по ГОСТ 30852.9-2002 (МЭК 60079-10-98) / ГОСТ Р 51330.9-99 (МЭК60079-10-98 ). Блок управления должен устанавливаться и эксплуатироваться только вне взрывоопасных зон.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА
|
Номинальный диаметр (условный проход) |
50 |
|
Диаметр седла клапана, мм |
50 |
|
Диапазон контролируемого давления (Pк), МПа - исполнение 00 - исполнение 01 - исполнение 02 - исполнение 03 - исполнение 04 - исполнение 05 |
0,0015 – 0,003 0,003 – 0,008 0,008 – 0,02 0,02 – 0,05 0,05 – 0,15 0,15 – 0,6 |
|
Предел настройки срабатывания предохранительного устройства в зависимости от контролируемого Pк(выходного) давления, кПа, не более: - тупиковые системы - закольцованные системы |
1,15 Pк 1,25 Pк |
|
Точность срабатывания, % |
± 5 |
|
Тип управляющего сигнала |
электрический и пневматический |
|
Электропитание: - напряжение, В - частота, Гц |
220+33/-22 50±1 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Тип соединения |
фланцевый |
|
Габаритные размеры узлов клапана, мм, не более: - клапан предохранительный с пультом управления и пневмоклапанами ― строительная длина ― ширина ― высота - блок управления ― длина ― ширина ― высота - коробка распределительная ― длина ― ширина ― высота |
230 325 385
240 150 300
180 200 65 |
|
Масса клапана, кг, не более |
25 |
| Основные | |
|---|---|
| Минимальная рабочая температура | -10 град. |
| Рабочая среда | Газ, Неагрессивная среда |
| Функциональное назначение клапана | Запорный клапан, Предохранительный клапан |
| Класс герметичности | С |
| Производитель | Белгазтехника |
| Тип присоединения | Фланцевое |
| Максимальная рабочая температура | 40 град. |
| Вес | 25 кг |
| Страна производитель | Беларусь |
| Максимальное рабочее давление | 6 бар |
| Минимальное рабочее давление | 0.015 бар |
| Условный проход | 50 мм |
