Клапаны предохранительно-сбросные газовые ПСК-25 (Ду 25)
Цену уточняйте
- В наличии
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Клапаны предохранительно-сбросные газовые ПСК-25, ПСК-50
Клапаны предохранительные сбросные ПСК-25 и ПСК-50 предназначены для сброса в атмосферу природных, искусственных и других неагрессивных газов при увеличении контролируемого давления сверх установленных пределов.
Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40С.
В зависимости от величины контролируемого давления клапаны изготавливаются в шести исполнениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
|
|
ПСК-25 |
ПСК-50 |
|
|
Номинальный диаметр (условный проход) |
25 |
50 |
|
Диаметр седла клапана, мм |
25 |
50 |
|
Диапазоны контролируемого давления (Pк), МПа - исполнение 00 - исполнение 01 - исполнение 02 - исполнение 03 - исполнение 04 - исполнение 05 |
0,0016 – 0,003 0,003 – 0,008 0,008 – 0,02 0,02 – 0,05 0,05 – 0,15 0,15 – 0,6 |
|
|
Давление настройки срабатывания (Pср) в зависимости от контролируемого давления (Pк) |
Pср ≤ 1,25 Pк
|
|
|
Класс герметичности, по ГОСТ 9544-93 |
А |
|
|
Коэффициент расхода, α * |
0,3 |
|
|
Тип соединения |
муфтовый |
фланцевый |
|
Присоединительная резьба |
G1-B |
- |
|
Габаритные размеры, мм, не более - строительная длина - ширина - высота |
115 125 220 |
230 225 350 |
|
Масса, кг, не более |
2,5 |
9 |
*Расчет пропускной способности, в зависимости от давления, по ГОСТ 12.2.085-2002

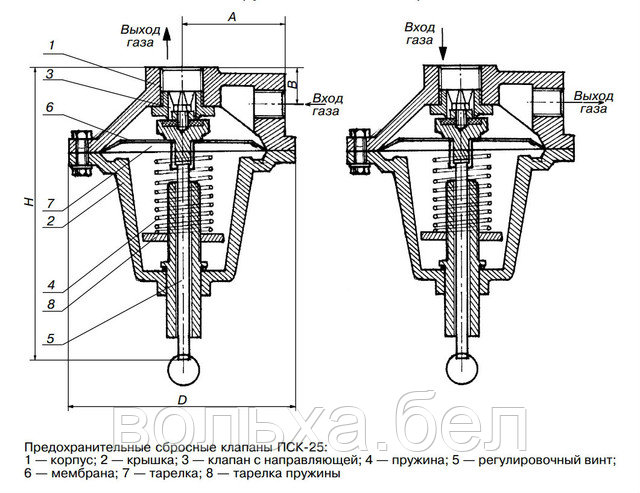

СХЕМА КЛАПАНА ПСК
| Основные | |
|---|---|
| Минимальная рабочая температура | -40 град. |
| Условный проход | 25 мм |
| Класс герметичности | А |
| Функциональное назначение клапана | Запорный клапан, Предохранительный клапан |
| Тип присоединения | Муфтовое |
| Страна производитель | Беларусь |
| Диаметр резьбы первого торца | 1/2"В |
| Вес | 2.5 кг |
| Производитель | Белгазтехника |
| Рабочая среда | Газ, Неагрессивная среда |
- Цена: Цену уточняйте
