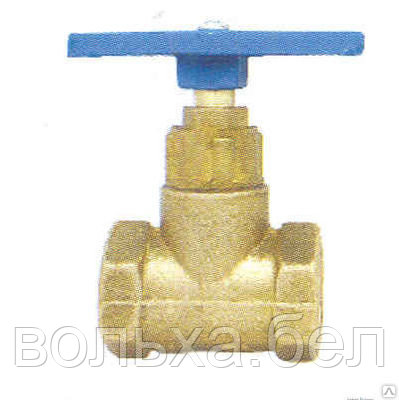

15б1п (Ду 20) клапан (вентиль) запорный муфтовый латунный
Цену уточняйте
- В наличии
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Клапан запорный муфтовый 15б1п
Клапан запорный муфтовый 15б1п является одной из самых популярных запорных арматур. Устройство отличается высокими показателями надёжности и является абсолютно безопасным запорным устройством. Чаще всего данные клапаны используются в сантехнических, отопительных, водопроводных и газовых системах трубопроводов.
Параметр | Значение | |
---|---|---|
Наименование: | Клапан запорный проходной | |
Обозначение: | 15Б1п | |
Таблица-фигура: | 15Б1п | |
Рабочая среда: | вода, пар насыщенный | |
Температура рабочей среды, C0: | до 200 | |
Материал корпуса: | латунь ЛЦ40Сд | |
Тип присоединения: | муфтовое по ГОСТ 6527-68 |
Конструкция 15б1п
В конструкцию вентиля 15б1п помимо корпуса входят следующие основные элементы: золотник (затвор), шпиндель, маховик и сальниковое уплотнение. Все основные сегменты 15б1п, учитывая корпус, могут изготавливаться из латуни, стали или чугуна. Уплотнители и прокладки выполняются из резины, кожи или латуни (при монтаже в системы с температурой рабочей среды до 200 оС).
В зависимости от виду запорного органа, вентили 15б1п могут быть с шаром на опорах или плавающим шаром. Шарообразный затвор вентиля выполнен в виде шара, в полости которого имеется сквозное отверстие для пропуска рабочей среды.
Принцип действия 15б1п
Вращение маховика приводит в движение шпиндель, который перемещается по вертикальной оси в перегородке корпуса. Когда отверстие в затворе оказывается параллельно трубопроводу, открывается свободный пропуск транспортируемой среды.
Для обеспечения высоких показателей герметичности, запорный клапан 15б1п комплектуется дополнительными прокладками.
Габаритные размеры клапана 15б1п
Чертеж 15б1п | DN мм. | L мм. | H мм. | D мм. |
---|---|---|---|---|
15 | 55 | 80 | 50 | |
20 | 65 | 80 | 50 | |
25 | 80 | 95 | 65 | |
32 | 95 | 86 | 65 | |
40 | 110 | 106 | 80 | |
50 | 132 | 106 | 80 |
Клапаны (вентили) 15Б1п проходные
Наименование Клапана запорного проходного | Ду, мм | Ру, кгс/см2 | Тип присоединения | Рабочая среда | Масса, кг |
---|---|---|---|---|---|
15Б1п (ДУ50 РУ10) | 50 | 10 | муфтовое по ГОСТ 6527-68 | вода, пар | 2,6 |
15Б1п (ДУ15 РУ10) | 15 | 10 | муфтовое по ГОСТ 6527-68 | вода, пар | 0,27 |
15Б1п (ДУ15 РУ16) | 15 | 16 | муфтовое по ГОСТ 6527-68 | пар насыщенный | 0,38 |
15Б1п (ДУ20 РУ16) | 20 | 16 | муфтовое по ГОСТ 6527-68 | пар насыщенный | 0,47 |
15Б1п (ДУ25 РУ16) | 25 | 16 | муфтовое по ГОСТ 6527-68 | пар насыщенный | 0,78 |
15Б1п (ДУ32 РУ16) | 32 | 16 | муфтовое по ГОСТ 6527-68 | пар насыщенный | 0,96 |
15Б1п (ДУ40 РУ16) | 40 | 16 | муфтовое по ГОСТ 6527-68 | пар насыщенный | 1,44 |
15Б1п (ДУ50 РУ16) | 50 | 16 | муфтовое по ГОСТ 6527-68 | пар насыщенный | 1,84 |
Основные | |
---|---|
Условный проход | 20 мм |
Функциональное назначение клапана | Запорный клапан |
Тип присоединения | Муфтовое |
Направление потока в клапане | Проходное |
Производитель | Цветлит |
Максимальная рабочая температура | 200 град. |
Страна производитель | Беларусь |
Привод | Ручной |
Материал корпуса | Латунь |
Рабочая среда | Пар, Пароводяная смесь, Вода |
Гарантийный срок | 18 мес |
