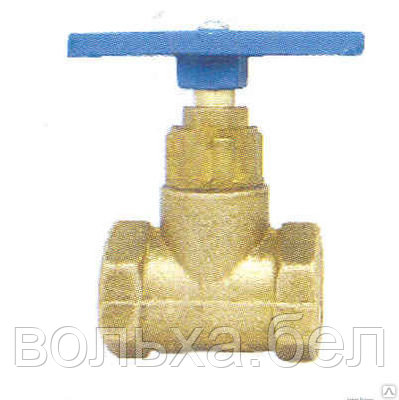

Клапан запорный муфтовый 15б1п

Клапан запорный муфтовый 15б1п является одной из самых популярных запорных арматур. Устройство отличается высокими показателями надёжности и является абсолютно безопасным запорным устройством. Чаще всего данные клапаны используются в сантехнических, отопительных, водопроводных и газовых системах трубопроводов.

Параметр	Значение
Наименование:	Клапан запорный проходной
Обозначение:	15Б1п
Таблица-фигура:	15Б1п
Рабочая среда:	вода, пар насыщенный
Температура рабочей среды, C0:	до 200
Материал корпуса:	латунь ЛЦ40Сд
Тип присоединения:	муфтовое по ГОСТ 6527-68

Конструкция 15б1п

В конструкцию вентиля 15б1п помимо корпуса входят следующие основные элементы: золотник (затвор), шпиндель, маховик и сальниковое уплотнение. Все основные сегменты 15б1п, учитывая корпус, могут изготавливаться из латуни, стали или чугуна. Уплотнители и прокладки выполняются из резины, кожи или латуни (при монтаже в системы с температурой рабочей среды до 200 оС).

В зависимости от виду запорного органа, вентили 15б1п могут быть с шаром на опорах или плавающим шаром. Шарообразный затвор вентиля выполнен в виде шара, в полости которого имеется сквозное отверстие для пропуска рабочей среды.

Принцип действия 15б1п

Вращение маховика приводит в движение шпиндель, который перемещается по вертикальной оси в перегородке корпуса. Когда отверстие в затворе оказывается параллельно трубопроводу, открывается свободный пропуск транспортируемой среды.

Для обеспечения высоких показателей герметичности, запорный клапан 15б1п комплектуется дополнительными прокладками.

Габаритные размеры клапана 15б1п

Чертеж 15б1п	DN мм.	L мм.	H мм.	D мм.
	15	55	80	50
	20	65	80	50
	25	80	95	65
	32	95	86	65
	40	110	106	80
	50	132	106	80
