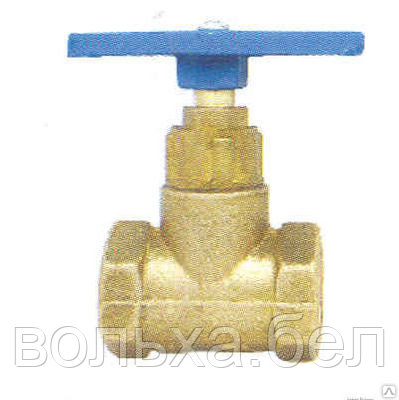

15б1п (Ду 40) клапан (вентиль) запорный муфтовый латунный (Ду 40)

15б1п (Ду 40) клапан (вентиль) запорный муфтовый латунный (Ду 40)

Цену уточняйте

  • В наличии
+375 (17) 390-72-61
телефон/факс
  • +375 (17) 390-51-73
    телефон/факс
  • +375 (17) 390-23-53
    телефон
  • +375 (29) 383-88-96
    Velcom

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
15б1п (Ду 40) клапан (вентиль) запорный муфтовый латунный (Ду 40)
15б1п (Ду 40) клапан (вентиль) запорный муфтовый латунный (Ду 40)
Цену уточняйте
В наличии
+375 (17) 390-72-61
телефон/факс
  • +375 (17) 390-51-73
    телефон/факс
  • +375 (17) 390-23-53
    телефон
  • +375 (29) 383-88-96
    Velcom
Описание
Характеристики
Информация для заказа

Клапан запорный муфтовый 15б1п

Клапан запорный муфтовый 15б1п является одной из самых популярных запорных арматур. Устройство отличается высокими показателями надёжности и является абсолютно безопасным запорным устройством. Чаще всего данные клапаны используются в сантехнических, отопительных, водопроводных и газовых системах трубопроводов.

Параметр Значение
Наименование: Клапан запорный проходной
Обозначение: 15Б1п
Таблица-фигура: 15Б1п
Рабочая среда: вода, пар насыщенный
Температура рабочей среды, C0: до 200
Материал корпуса: латунь ЛЦ40Сд
Тип присоединения: муфтовое по ГОСТ 6527-68

Конструкция 15б1п

В конструкцию вентиля 15б1п помимо корпуса входят следующие основные элементы: золотник (затвор), шпиндель, маховик и сальниковое уплотнение. Все основные сегменты 15б1п, учитывая корпус, могут изготавливаться из латуни, стали или чугуна. Уплотнители и прокладки выполняются из резины, кожи или латуни (при монтаже в системы с температурой рабочей среды до 200 оС).

В зависимости от виду запорного органа, вентили 15б1п могут быть с шаром на опорах или плавающим шаром. Шарообразный затвор вентиля выполнен в виде шара, в полости которого имеется сквозное отверстие для пропуска рабочей среды.

Принцип действия 15б1п

Вращение маховика приводит в движение шпиндель, который перемещается по вертикальной оси в перегородке корпуса. Когда отверстие в затворе оказывается параллельно трубопроводу, открывается свободный пропуск транспортируемой среды.

Для обеспечения высоких показателей герметичности, запорный клапан 15б1п комплектуется дополнительными прокладками.

Габаритные размеры клапана 15б1п

Чертеж 15б1п DN
мм.
L
мм.
H
мм.
D
мм.
15 55 80 50
20 65 80 50
25 80 95 65
32 95 86 65
40 110 106 80
50 132 106 80



Клапаны (вентили) 15Б1п проходные

Наименование Ду, мм Ру, кгс/см2 Тип присоединения Рабочая среда Масса, кг
Клапан запорный проходной 15Б1п (ДУ50 РУ10) 50 10 муфтовое по ГОСТ 6527-68 вода, пар 2,6
Клапан запорный проходной 15Б1п (ДУ15 РУ10) 15 10 муфтовое по ГОСТ 6527-68 вода, пар 0,27
Клапан запорный проходной 15Б1п (ДУ15 РУ16) 15 16 муфтовое по ГОСТ 6527-68 пар насыщенный 0,38
Клапан запорный проходной 15Б1п (ДУ20 РУ16) 20 16 муфтовое по ГОСТ 6527-68 пар насыщенный 0,47
Клапан запорный проходной 15Б1п (ДУ25 РУ16) 25 16 муфтовое по ГОСТ 6527-68 пар насыщенный 0,78
Клапан запорный проходной 15Б1п (ДУ32 РУ16) 32 16 муфтовое по ГОСТ 6527-68 пар насыщенный 0,96
Клапан запорный проходной 15Б1п (ДУ40 РУ16) 40 16 муфтовое по ГОСТ 6527-68 пар насыщенный 1,44
Клапан запорный проходной 15Б1п (ДУ50 РУ16) 50 16 муфтовое по ГОСТ 6527-68 пар насыщенный 1,84



Основные
Условный проход 40 мм
Функциональное назначение клапанаЗапорный клапан
Тип присоединенияМуфтовое
Направление потока в клапане Проходное
Производитель Цветлит
Максимальная рабочая температура200 град.
Страна производительБеларусь
ПриводРучной
Материал корпусаЛатунь
Рабочая средаПар, Пароводяная смесь, Вода
Гарантийный срок 18 мес
  • Цена: Цену уточняйте
