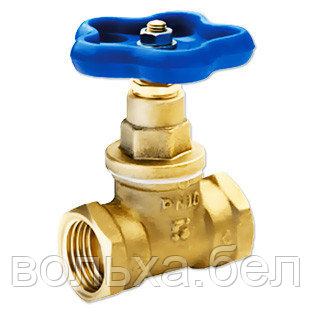

15б3р (Ду 40) клапан (вентиль) запорный муфтовый латунный
  • picture 1
  • picture 2
  • picture 3
  • picture 4
  • picture 5
  • picture 6
  • picture 7
  • picture 8
  • picture 9
  • picture 10

15б3р (Ду 40) клапан (вентиль) запорный муфтовый латунный

Цену уточняйте

В наличии
Написать
Перезвоните мне
15б3р (Ду 40) клапан (вентиль) запорный муфтовый латунный
15б3р (Ду 40) клапан (вентиль) запорный муфтовый латунный В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • +375 показать номер +375 (17) 256-22-61 телефон/факс
  • +375 (17) 213-51-73 телефон/факс
  • +375 (17) 286-23-53 телефон
  • +375 (29) 696-82-92 Velcom
  • Адрес и контакты
    • Телефон:
      +375 (17) 256-22-61, телефон/факс
      +375 (17) 213-51-73, телефон/факс
      +375 (17) 286-23-53, телефон
      +375 (29) 696-82-92, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, 220036, Беларусь
    • Email:
      volha@mail.bn.by
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

Клапан (вентиль) запорный 15б3р муфтовый латунный

Запорный клапан 15Б3р (вентиль) используется для перекрытия потока среды в трубопроводе с помощью запорного элемента, который смещается по направлению продольной оси поверхности корпуса клапана. Устройство 15Б3р может использоваться в различных трубопроводных магистралях, предназначенных для транспортировки воды.

  Параметр Значение
  Наименование: Клапан запорный проходной
  Обозначение: 15Б3р
  Диаметр, мм (Ду / DN): 15-50
  Нормальное давление, кгс/см2 (Ру): 10
  Рабочая среда: вода
  Температура рабочей среды, C2: до 70
  Материал корпуса: латунь ЛЦ40Сд
  Тип присоединения: муфтовое по ГОСТ 6527-68

Особенности конструкции 15Б3р

Движущимся элементом проходного клапана 15Б3р является шпиндель, при повороте крана, он перемещается по резьбе неподвижной ходовой гайки, тем самым открывает или закрывает проход для рабочей среды.

В конструкции применяется запорного клапана 15Б3р уникальная ходовая резьба, которая обладает свойствами самоторможения. Такая особенность исключает возможность самопроизвольного перемещения запорного элемента под действием давления, и обеспечивает его фиксацию в любом промежуточном положении.

Вентиль 15Б3р отличается повышенной износостойкостью, прочностью и простотой эксплуатации. Надёжная работа устройства обеспечивается в условиях температуры транспортируемой среды не выше 70 оС.

Установочное положение на трубопроводе ― любое

Габаритные размеры запорного клапана 15Б3р

Чертеж 15Б3р DN
мм.
L
мм.
H
мм.
D
мм.
15 55 80 50
20 65 80 50
25 80 95 65
32 95 86 65
40 110 106 80
50 132 106 80



Клапаны запорные (вентили) 15Б3р

Наименование Ду, мм Ру, кгс/см2 Тип присоединения Рабочая среда Масса, кг
Клапан запорный проходной 15Б3р (ДУ15 РУ10) 15 10 муфтовое по ГОСТ 6527-68 вода 0,38
Клапан запорный проходной 15Б3р (ДУ20 РУ10) 20 10 муфтовое по ГОСТ 6527-68 вода 0,44
Клапан запорный проходной 15Б3р (ДУ25 РУ10) 25 10 муфтовое по ГОСТ 6527-68 вода 0,78
Клапан запорный проходной 15Б3р (ДУ32 РУ10) 32 10 муфтовое по ГОСТ 6527-68 вода 0,96
Клапан запорный проходной 15Б3р (ДУ40 РУ10) 40 10 муфтовое по ГОСТ 6527-68 вода 1,43
Клапан запорный проходной 15Б3р (ДУ50 РУ10) 50 10 муфтовое по ГОСТ 6527-68 вода 1,83...2,5
Характеристики
Основные
Производитель   Цветлит
Страна производитель Беларусь
Функциональное назначение клапана Запорный клапан
Направление потока в клапане   Проходное
Условный проход   40.0 (мм)
Рабочая среда Вода
Тип присоединения Муфтовое
Максимальная рабочая температура 70.0 (град.)
Материал корпуса Латунь
Способ монтажа Горизонтальный/вертикальный
Привод Ручной
Гарантийный срок   18 (мес)
