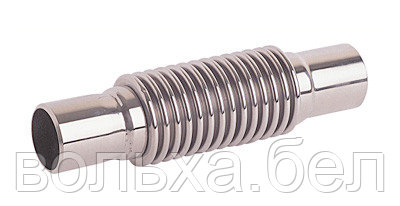

КСО-400-16-80 компенсаторы сильфонные односекционные под приварку
Цену уточняйте
- В наличии
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Сильфонный компенсатор (КСО) ― это устройство, гибкая вставка, используемое в системах трубопроводов, служащее для компенсации изменения длины участков трубопроводов, возникшее из-за температурного расширения материала труб или вследствие монтажных работ. Компенсаторы сильфонные состоят из: одного или двух сильфонов ― тонкостенных гофрированных оболочек из антикоррозионной нержавеющей стали; патрубки из малоуглеродистой стали, служащих для присоединения компенсаторов к трубопроводу; защитного кожуха из листовой малоуглеродистой стали, закрепленного на стойках винтами. Прямолинейный участок трубопровода между неподвижными опорами при изменении температурного режима тепловой сети получает некоторое приращение своей длины за счет температурного расширения материалы трубопровода. Возникающие при этом напряжения, растяжения или сжатия могут привести к изгибу труб или их разрушению. Гофры сильфонов установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода, вызванное температурным расширением.
Схема условных обозначений на примере компенсатора КСО-100-16-50
- КСО ― компенсатор сильфонный осевой
- 100 - условный проход, Ду, мм
- 16 ― условное давление, Ру, кгс/см²
- 50 ― компенсирующая способность (сжатие-растяжение), мм
Основные | |
---|---|
Рабочая среда | Агрессивная среда, Пар, Вода |
Вес | 45 кг |
Тип присоединения | Под приварку |
Условный проход | 400 мм |
Тип вставки (компенсатора) | Сильфонный |
Компенсирующая способность | 80 мм |
- Цена: Цену уточняйте
