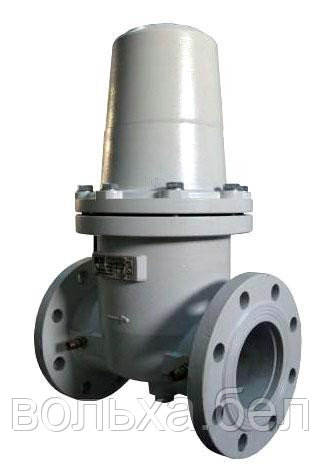

Фильтры газа ФГ-1,6(В) предназначены для очистки от механических частиц природного газа,а также воздуха, азота и других неагрессивных газов при рабочей температуре очищаемых газов от —40 до +70Си температуре окружающей среды от —40 до +70С и применяются для установки на газопроводах перед измерительными приборами, запорно-регулирующей арматурой, газогорелочными устройствами котлов и других газосжигающих установок для повышения надёжности и долговечности работы оборудования.
Фильтр может быть установлен в трубопровод, как в горизонтальном положении, так и в вертикальном положении. Направления потока газа в газопроводе должно совпадать с направлением указанным стрелкой на корпусе фильтра.
При вертикальной установке направление потока газа должно быть сверху вниз. На корпусе фильтра предусмотрены фитинги для установки индикатора перепада давления. Установка индикатора производится через трубку Ду 6 мм с помощью уплотняющих втулок. Фильтры при вертикальной установке и при направлении потока газа справа, оснащённые индикатором перепада давления — поставляются по специальному заказу.
Фильтрующий элемент:
— сетка металлическая, нержавеющая, с ячейкой 0,08 мм (80 мкм);
— синтетическое иглопробивное полотно с фильтрацией 0,005 мм (5 мкм);
— бумажно-целлюлозное полотно с фильтрацией 0,005 мм (5 мкм).
Параметры изделия | Значение для исполнения фильтра | ||
ФГ-1,6-50 В | ФГ-1,6-80 В | ФГ-1,6-100 В | |
Рабочая среда | Природный газ по ГОСТ 5542-87 | ||
Диаметр условного прохода, Ду, мм | 50 | 80 | 100 |
Максимальное рабочее давление, МПа, (кгс/см2) | 1,6(16) | ||
Пропускная способность при 1,6 МПа, м3/ч | 2700 | 6500 | 10900 |
Тип фильтрующего элемента | -бум.-целлюл. материал 0,005 мм (5 мкм) и 0,05 мм(50 мкм) | ||
Допустимый перепад давления, кПа | 10 | ||
Присоединение | Фланцевое ГОСТ 12820-80 | ||
Габаритные размеры, мм, не более — строительная длина L — ширина B — высота H | 210 160 290 | 270 210 490 |
|
Масса, кг, не более | 8 | 13 | 18 |
В* ― фильтрующий материал высокой степени очистки 0,005 (5 мкм).
Основные технические характеристики:
Основные | |
---|---|
Минимальный размер улавливаемых частиц | 5 мкм |
Конструктивное исполнение | Линейное |
Вес | 8 кг |
Направление движения газа через фильтр | Прямоточное |
Страна производитель | Россия |
Производитель | Газстрой |
- Цена: 390,60 руб.
