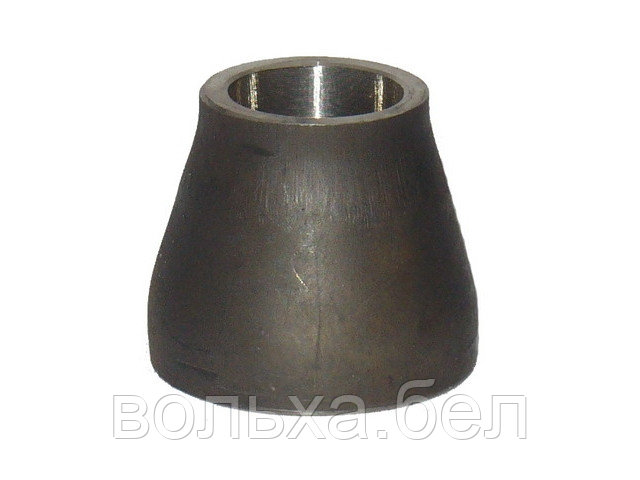

Переход 57х3,5-32х2 Ст.20 ГОСТ 17378-2001 исп. 2

Переходы ― элементы трубопроводов, которые используются для соединения между собой двух труб различного диаметра.

Переходы разделяются на концентрические и эксцентрические. Концентрические переходы применяются для соединения двух труб по центральной оси симметрии трубопровода, эксцентрические ― для соединения труб по нижней образующей линии.

Область применения – трубопроводные системы с различными средами: вода, пар, природный газ, нефть, нефтепродукты, масла, кислоты, щелочи, агрессивные и неагрессивные среды и т.д.

Основные стандарты, регламентирующие изготовление переходов:

1) ГОСТ 13780-2001 ― Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия.

2) ГОСТ 17378-2001 -Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция.

В соответствии с данными стандартами переходы изготавливаются на PN до 16,0 МПа. Возможно изготовление переходов другой конструкции и на большее давление в соответствии с другими ГОСТ, ТУ ОСТ.

Материал изготовления переходов – различные виды углеродистых, легированных и нержавеющих сталей: 10, 20, 09Г2С, и т.д.

Полуфабрикатом для переходов могут служить трубы и листовой прокат.

Переходы из листового проката допускается применять на трубопроводах низкого давления до 25 кгс/см2. В этом случае применение сварных переходов является более экономичным вариантом, чем использование бесшовных переходов. При производстве таких переходов особое внимание должно уделяться качеству сварных швов.

Точеные и прессованные переходы изготавливаются для высоких давлений (например, для PN 32,0 МПа).

Как и другие элементы трубопроводов, переходы могут применяться на трубопроводах подконтрольных и не подконтрольных органам надзора.

В редких случаях применяются чугунные переходы с фланцевым присоединением (трубопроводы низкого давления, применение для неагрессивных сред).
