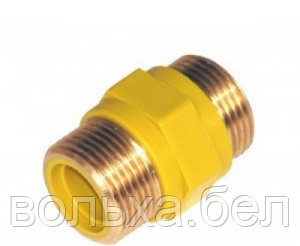

ИСМ-25 (нар.-нар.) изолирующее соединение малогабаритное (ниппель диэлектрический)
7,40 руб.
Показать оптовые цены- В наличии
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Изолирующие соединения малогабаритные ИСМ (ниппель диэлектрический) предназначены для исключения протекания через газопровод токов утечки при возникновении на корпусе зануленного электрофицированного газового прибора электрического потенциала.Устанавливается непосредственно в месте присоединения каждого газопотребляющего прибора к газопроводу, что позволяет сохранить электронную начинку газовых приборов.
Основные технические характеристики.
- Рабочее давление 0,6 МПа
- Рабочая температура от -20 до +80 С
- Электрическое сопротивление постоянному току при 500 В не менее 5МОм
- Изготавливается согласно ТУ 3799-002-69437911-2012
Габаритно-присоединительные размеры изолирующих соединений даны на Рисунке 1, Рисунке 2 и в Таблице 1.
Рисунок 1.
Рисунок 2.
Таблица 1.
|
Параметры
|
Обозначение изолирующего соединения |
|||||
|
ИСМ-15 (Нар-Нар) |
ИСМ-15 (Вн-Нар) |
ИСМ-20 (Нар-Нар) |
ИСМ-20 (Вн-Нар) |
ИСМ-25 (Нар-Нар) |
ИСМ-25 (Вн-Нар) |
|
|
Условный проход Dy, мм |
15 |
15 |
20 |
20 |
25 |
25 |
|
l1, мм |
15 |
10 |
14 |
10 |
14 |
10 |
|
l2, мм |
10 |
10 |
10 |
10 |
10 |
10 |
|
l3 , мм |
10 |
13 |
14 |
13 |
||
| Основные | |
|---|---|
| Рабочая среда | Газ |
| Тип присоединения | Резьбовое |
| Диаметр резьбы выходного отверстия | 1"Н |
| Вес | 0.046 кг |
| Материал ниппеля | Металлопластик |
| Страна производитель | Россия |
| Диаметр резьбы входного отверстия | 1"Н |
| Гарантийный срок | 1 лет |
| Условный проход | 25 мм |
| Минимальная температура рабочей среды | -20 град. |
| Максимальная температура рабочей среды | 80 град. |
| Рабочее давление | 6 бар |
