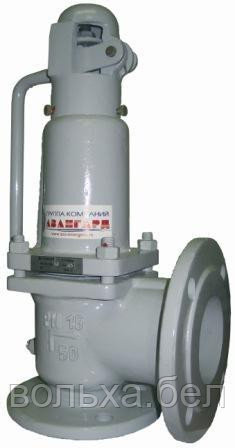

17нж28нж Ду 50 Ру 1,6 МПа клапан предохранительный полноподъемный пружинный фланцевый
Цену уточняйте
- В наличии
- Оптом и в розницу
+375 (17) 390-72-61
телефон/факс
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
Клапан 17нж28нж предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапаны обеспечивают прекращение сброса при восстановлении рабочего давления.
Клапаны 17нж28нж негерметичны по отношению к внешней среде.
Материалы основных изделий.
Наименование детали |
Материальное исполнение
|
|||||
---|---|---|---|---|---|---|
17с28нж
|
17с28п
|
17лс28нж
|
17лс28п
|
17нж28нж
|
17нж28п
|
|
Корпус, крышка, колпак |
Сталь 25Л ГОСТ977
|
Сталь 20ГЛ ГОСТ21357
|
Сталь 12Х18Н9ТЛ
|
|||
Диск, седло |
Сталь 20Х13 ГОСТ5632
|
Сталь 12Х18Н10Т ГОСТ5632
|
||||
Наплавка уплотнений затвора | - |
ЦН-12М
|
-
|
ЦН-12М
|
-
|
|
Уплотнение в затворе |
«металл по металлу»
|
«мягкое» (Фторопласт-4 ГОСТ10007)
|
«металл по металлу»
|
«мягкое» (Фторопласт-4 ГОСТ10007)
|
«металл по металлу»
|
«мягкое» (Фторопласт-4 ГОСТ10007)
|
Шток |
Сталь 20Х13 ГОСТ5632
|
Сталь 12Х18Н10Т ГОСТ5632
|
||||
Пружина |
Сталь 50ХФА ГОСТ14959
|
Показатели назначения.
Наименование параметра
|
Материальное исполнение
|
|||||
---|---|---|---|---|---|---|
17с28нж
|
17с28п
|
17лс28нж
|
17лс28п
|
17нж28нж
|
17нж28п
|
|
Климатическое исполнение по ГОСТ15150
|
||||||
У1
|
ХЛ1
|
УХЛ1
|
||||
Рабочая среда |
Жидкие газообразные среды, нейтральные к материалам деталей, соприкосающихся со средой (вода, пар, воздух)
|
|||||
Температура рабочей среды, °С |
От минус 40 до 425
|
От минус 40 до 150
|
От минус 60 до 425
|
От минус 60 до 150
|
От минус 60 до 560
|
От минус 60 до 150
|
Температура окружающей среды, °С |
От минус 40 до 40 |
От минус 60 до 40
|
От минус 60 до 40
|
Характеристики.
Номенклатура | 17нж28нж ДУ-50 | |||
Номинальный диаметр, DN мм | 50 | |||
Давление номинальное на входе PN, МПа (кгс/см2) | 1,6 (16) | |||
Диаметр номинальный на выходе Dвых, мм | 80 | |||
Давление номинальное выходного фланца PNвых, МПа (кгс/см2) | 0,6 (6) | |||
Площадь сечения седла Fc, мм2 | 491 | |||
Ход штока при максимальном подъеме диска над седлом h, мм | 8 | |||
Коэффициент расхода α, не менее | Для газообразных сред - 0,8 для жидких сред - 0,5 |
|||
Диапазон давлений настройки пружины Рн, МПа (кгс/см2), и условное обозначение диапазона | 0,05-0,15 (0,5-1,5) - 0 0,15-0,35 (1,5-3,5) - 1 0,35-0,70 (3,5-7,0) - 2 0,70-1,00 (7-10) - 3 1,00-1,60 (10-16) - 4 |
|||
Давление начала открытия Рно, МПа (кгс/см2) | 1,05Рн | |||
Давление полного открытия Рпо, МПа (кгс/см2) | Рн+0,05 для РнΔ0,3МПа 1,15Рн для Рн>0,3МПа |
|||
Допустимая протечка в затворе, см3/мин, "металл по металлу" | Для воздуха - 5 Для воды - 1 |
|||
Допустимая протечка в затворе, см3/мин, "мягкое" | Для воздуха - 0 Для воды - 0 |
|||
Рабочая среда | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух) | |||
Температура рабочей среды Т, оС | от минус 60 до 560 | |||
Температура окружающей среды, оС | от минус 60 до 40 | |||
Масса, кг | 17,5 |
Основные | |
---|---|
Минимальная рабочая температура | -60 град. |
Условный проход | 50 мм |
Функциональное назначение клапана | Предохранительный клапан |
Тип присоединения | Фланцевое |
Направление потока в клапане | Угловое |
Страна производитель | Россия |
Максимальная рабочая температура | 560 град. |
Вес | 17.5 кг |
Производитель | Авангард |
Материал корпуса | Сталь |
Рабочая среда | Пар, Воздух, Вода, Газообразная среда |
Гарантийный срок | 12 мес |
