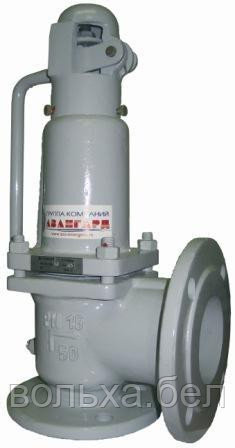

17нж28п Ду 80 Ру 1,6 МПа клапан предохранительный полноподъемный фланцевый пружинный
Оптовые и розничные цены уточняйте
В наличииОптом и в розницу
17нж28п Ду 80 Ру 1,6 МПа клапан предохранительный полноподъемный фланцевый пружинный
В наличии
- +375 показать номер +375 17 256-22-61 телефон/факс
- +375 17 213-51-73 телефон/факс
- +375 17 286-23-53 телефон
- +375 29 383-88-96 Velcom
- Условия оплаты и доставки
- График работы
-
Контакты
-
Телефон:+375 17 256-22-61, телефон/факс+375 17 213-51-73, телефон/факс+375 17 286-23-53, телефон+375 29 383-88-96, Velcom
-
Контактное лицо:Борисевич Владимир Евгеньевич
-
Адрес:пер. Домашевский, 11А, офис 601, Минск, Беларусь
-
Email:gazvolha@gmail.com
-
ICQ:663832046
-
- Производитель и гарантия
- Условия возврата и обмена
Клапан 17нж28п предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапаны обеспечивают прекращение сброса при восстановлении рабочего давления.
Клапаны 17нж28п негерметичны по отношению к внешней среде.
Материалы основных изделий.
| Наименование детали |
Материальное исполнение
|
|||||
|---|---|---|---|---|---|---|
|
17с28нж
|
17с28п
|
17лс28нж
|
17лс28п
|
17нж28нж
|
17нж28п
|
|
| Корпус, крышка, колпак |
Сталь 25Л ГОСТ977
|
Сталь 20ГЛ ГОСТ21357
|
Сталь 12Х18Н9ТЛ
|
|||
| Диск, седло |
Сталь 20Х13 ГОСТ5632
|
Сталь 12Х18Н10Т ГОСТ5632
|
||||
| Наплавка уплотнений затвора | - |
ЦН-12М
|
-
|
ЦН-12М
|
-
|
|
| Уплотнение в затворе |
«металл по металлу»
|
«мягкое» (Фторопласт-4 ГОСТ10007)
|
«металл по металлу»
|
«мягкое» (Фторопласт-4 ГОСТ10007)
|
«металл по металлу»
|
«мягкое» (Фторопласт-4 ГОСТ10007)
|
| Шток |
Сталь 20Х13 ГОСТ5632
|
Сталь 12Х18Н10Т ГОСТ5632
|
||||
| Пружина |
Сталь 50ХФА ГОСТ14959
|
|||||
Показатели назначения.
|
Наименование параметра
|
Материальное исполнение
|
|||||
|---|---|---|---|---|---|---|
|
17с28нж
|
17с28п
|
17лс28нж
|
17лс28п
|
17нж28нж
|
17нж28п
|
|
|
Климатическое исполнение по ГОСТ15150
|
||||||
|
У1
|
ХЛ1
|
УХЛ1
|
||||
| Рабочая среда |
Жидкие газообразные среды, нейтральные к материалам деталей, соприкосающихся со средой (вода, пар, воздух)
|
|||||
| Температура рабочей среды, °С |
От минус 40 до 425
|
От минус 40 до 150
|
От минус 60 до 425
|
От минус 60 до 150
|
От минус 60 до 560
|
От минус 60 до 150
|
| Температура окружающей среды, °С |
От минус 40 до 40 |
От минус 60 до 40
|
От минус 60 до 40
|
|||
Характеристики.
| Номенклатура | 17нж28п ДУ-80 |
| Диаметр номинальный DN,ммо | 80 |
| Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) |
| Диаметр номинальный на выходе Dвых, мм | 100 |
| Давление номинальное выходного фланца PNвых, МПа (кгс/см2) | 0,6 (6) |
| Площадь сечения седла Fc, мм2 | 1256 |
| Ход штока при максимальном подъеме диска над седлом h, мм | 13 |
| Коэффициент расхода α, не менее | Для газообразных сред - 0,8 для жидких сред - 0,5 |
| Диапазон давлений настройки пружины Рн, МПа (кгс/см2), и условное обозначение диапазона | 0,05-0,15 (0,5-1,5) - 0 0,15-0,35 (1,5-3,5) - 1 0,35-0,70 (3,5-7,0) - 2 0,70-1,00 (7-10) - 3 1,00-1,60 (10-16) - 4 |
| Давление начала открытия Рно, МПа (кгс/см2) | 1,05Рн |
| Давление полного открытия Рпо, МПа (кгс/см2) | Рн+0,05 для РнΔ0,3МПа 1,15Рн для Рн>0,3МПа |
| Давление закрытия Рз, МПа (кгс/см2) | Δ0,8Рн |
| Допустимая протечка в затворе, см3/мин, «металл по металлу» | Для воздуха - 10 Для воды - 2 |
| Допустимая протечка в затворе, см3/мин, «мягкое» | Для воздуха - 0 Для воды - 0 |
| Рабочая среда | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух) |
| Температура рабочей среды Т, oС | от минус 60 до 150 |
| Температура окружающей среды Т, oС | от минус 60 до 40 |
| Масса, кг | 26,5 |
Характеристики
| Основные | |
|---|---|
| Производитель | Авангард |
| Страна производитель | Россия |
| Функциональное назначение клапана | Предохранительный клапан |
| Направление потока в клапане | Угловое |
| Условный проход | 80.0 (мм) |
| Рабочая среда | Пар, Воздух, Вода, Газообразная среда |
| Тип присоединения | Фланцевое |
| Минимальная рабочая температура | -60.0 (град.) |
| Максимальная рабочая температура | 150.0 (град.) |
| Материал корпуса | Сталь |
| Вес | 26.5 (кг) |
| Гарантийный срок | 12 (мес) |
