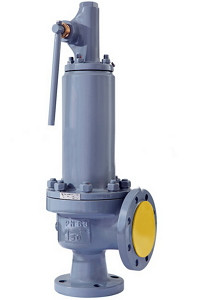

17с15нж Ду 100 Ру 6,3 МПа клапан предохранительный полноподъемный фланцевый пружинный

Цену уточняйте

В наличииОптом и в розницу
Написать
Перезвоните мне
17с15нж Ду 100 Ру 6,3 МПа клапан предохранительный полноподъемный фланцевый пружинный
17с15нж Ду 100 Ру 6,3 МПа клапан предохранительный полноподъемный фланцевый пружинный В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 17 390-72-61 телефон/факс
  • +375 17 390-51-73 телефон/факс
  • +375 17 390-23-53 телефон
  • +375 29 383-88-96 Velcom
  • +375 показать номер +375 17 390-72-61 телефон/факс
  • +375 17 390-51-73 телефон/факс
  • +375 17 390-23-53 телефон
  • +375 29 383-88-96 Velcom

Клапаны предохранительные 17с15нж предназначены для защиты оборудования от превышения давления сверх установленного путем автоматического сброса избытка рабочей среды в отводящий трубопровод или атмосферу, обеспечивает прекращение сброса при восстановлении рабочего давления. Клапан герметичен по отношению к внешней среде.

Материал основных деталей.

Наименование детали Материальное исполнение
с лс нж
Корпус, крышка, колпак Сталь 25Л ГОСТ977 Сталь 20ГЛ ГОСТ21357 Сталь 12Х18Н9ТЛ
Золотник, седло Сталь 20Х13 ГОСТ5632 Сталь 12Х1810Т ГОСТ5632
Наплавка уплотнений затвора - ЦН-12М
Шток, перегородка Сталь 20Х13 ГОСТ5632 Сталь 12Х18Н10Т ГОСТ5632
Пружина Сталь 50ХФА ГОСТ14959


Показатели назначения.



Наименование параметра Материальное исполнение
с лс нж
Климатическое исполнение по ГОСТ15150
У1 ХЛ1 УХЛ1
Рабочая среда Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции,нефтехимические и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, oС От минус 40 до 425 От минус 60 до 425 От минус 60 до 560
Температура окружающей среды, oС От минус 40 до 40 От минус 60 до 40 От минус 60 до 40



Характеристики.

Номенклатура 17с15нж ДУ-100
без узла ручного подрыва
Номинальный диаметр, DN мм 100
Давление номинальное на входе PN, МПа (кгс/см2) 6,3 (63)
Диаметр номинальный на выходе DN1, мм 150
Давление номинальное выходного фланца PN1, МПа (кгс/см2) 4,0 (40)
Площадь сечения седла Fc, мм2 3117
Коэффициент расхода α, не менее:
для газообразных сред
для жидких сред

0,8
0,4
Диапазон давлений настройки пружины Рн, кгс/см2, и условное обозначение диапазона 25-40 - 77а
40-55 - 80
55-63 - 81
Давление начала открытия Рно 1,05Рн
Давление закрытия, Рз ≥0,8Рн
Допустимая протечка в затворе, см3/мин 10
Масса, кг 150

Характеристики
Основные
Минимальная рабочая температура -40 град.
Условный проход   100 мм
Функциональное назначение клапана Предохранительный клапан
Тип присоединения Фланцевое
Направление потока в клапане Угловое
Страна производитель Россия
Максимальная рабочая температура   425 град.
Вес 150 кг
Производитель   Авангард
Материал корпуса Сталь
Рабочая среда Пар, Воздух, Нефтепродукты, Вода, Газообразная среда
Гарантийный срок   12 мес
