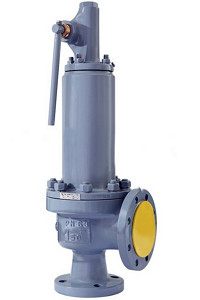

17с89нж Ду 80 Ру 6,3 МПа клапан предохранительный фланцевый полноподъемный пружинный

Оптовые и розничные цены уточняйте

В наличииОптом и в розницу
Написать
Перезвоните мне
17с89нж Ду 80 Ру 6,3 МПа клапан предохранительный фланцевый полноподъемный пружинный
17с89нж Ду 80 Ру 6,3 МПа клапан предохранительный фланцевый полноподъемный пружинный В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 17 256-22-61 телефон/факс
  • +375 17 213-51-73 телефон/факс
  • +375 17 286-23-53 телефон
  • +375 29 383-88-96 Velcom
  • +375 показать номер +375 17 256-22-61 телефон/факс
  • +375 17 213-51-73 телефон/факс
  • +375 17 286-23-53 телефон
  • +375 29 383-88-96 Velcom
  • Контакты
    • Телефон:
      +375 17 256-22-61, телефон/факс
      +375 17 213-51-73, телефон/факс
      +375 17 286-23-53, телефон
      +375 29 383-88-96, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, Беларусь
    • Email:
      gazvolha@gmail.com
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

Клапаны предохранительные 17с89нж предназначены для защиты оборудования от превышения давления сверх установленного путем автоматического сброса избытка рабочей среды в отводящий трубопровод или атмосферу, обеспечивает прекращение сброса при восстановлении рабочего давления. Клапан герметичен по отношению к внешней среде.

Материал основных деталей.

Наименование детали Материальное исполнение
с лс нж
Корпус, крышка, колпак Сталь 25Л ГОСТ977 Сталь 20ГЛ ГОСТ21357 Сталь 12Х18Н9ТЛ
Золотник, седло Сталь 20Х13 ГОСТ5632 Сталь 12Х1810Т ГОСТ5632
Наплавка уплотнений затвора - ЦН-12М
Шток, перегородка Сталь 20Х13 ГОСТ5632 Сталь 12Х18Н10Т ГОСТ5632
Пружина Сталь 50ХФА ГОСТ14959


Показатели назначения.



Наименование параметра Материальное исполнение
с лс нж
Климатическое исполнение по ГОСТ15150
У1 ХЛ1 УХЛ1
Рабочая среда Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции,нефтехимические и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
Температура рабочей среды, oС От минус 40 до 425 От минус 60 до 425 От минус 60 до 560
Температура окружающей среды, oС От минус 40 до 40 От минус 60 до 40 От минус 60 до 40



Характеристики.

Номенклатура 17с89нж ДУ-80
с узлом ручного подрыва
Номинальный диаметр, DN мм 80
Давление номинальное на входе PN, МПа (кгс/см2) 6,3 (63)
Диаметр номинальный на выходе DN1, мм 100
Давление номинальное выходного фланца PN1, МПа (кгс/см2) 4,0 (40)
Площадь сечения седла Fc, мм2 1256
Коэффициент расхода α, не менее:
для газообразных сред
для жидких сред

0,6
0,1
Диапазон давлений настройки пружины Рн, кгс/см2, и условное обозначение диапазона 25-35 - 38
35-44 - 37
44-50 - 39
50-63 - 40
Давление начала открытия Рно 1,05Рн
Давление закрытия, Рз ≥0,8Рн
Допустимая протечка в затворе, см3/мин 5
Масса, кг 55

Характеристики
Основные
Производитель   Авангард
Страна производитель Россия
Функциональное назначение клапана Предохранительный клапан
Направление потока в клапане   Угловое
Условный проход   80.0 (мм)
Рабочая среда Пар,  Воздух,  Нефтепродукты,  Вода,  Газообразная среда
Тип присоединения Фланцевое
Минимальная рабочая температура -40.0 (град.)
Максимальная рабочая температура 425.0 (град.)
Материал корпуса Сталь
Вес 55.0 (кг)
Гарантийный срок   12 (мес)
