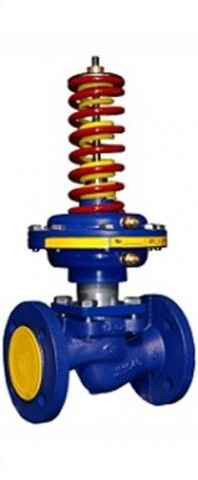

РПД-20 регулятор перепада давления Ду 20
348,10 руб.
- В наличии
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Регуляторы перепада давления РПД предназначены для непрерывного поддержания постоянного перепада давления между подающим и обратным трубопроводами в системах теплоснабжения. Применяются в технологических линиях отопления. Предназначены для эксплуатации при температуре не более 150 °С.
Изделия выпускаются только с фланцевым типом присоединения. Размерные поверхности соответствуют ГОСТ 12815. Представлен широкий ассортимент продукции с разной пропускной способностью и габаритными размерами.
Монтаж может осуществляться приводом вниз или вверх. Корпус изготавливается из ковкого чугуна специальной марки.
Отличаются надёжностью и безотказностью в работе. Показатели относительной протечки клапана и другие характеристики находятся в предельно допустимых границах.
Характеристики регулятора РДП.
| Наименование | Ед. изм. | РДП-20 | РДП-25 | РДП-32 | РДП-40 | РДП-50 | РДП-80 | РДП-100 | |
| Диаметр номинальный, DN | мм | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |
| Давление номинальное, PN | МПа | 1,6 | |||||||
| Условная пропускная способность, Kvy | м³/ч | 4,0 | 6,3 | 12 | 20 | 30 | 80 | 120 | |
| Относительная протечка клапана | % от верхнего предела настройки | не более 0,6 | |||||||
| Диапазон настройки, Δp | МПа | 0,1...0,4 | 0,05...0,2; 0,1...0,4; 0,2...0,6 | ||||||
| Зона пропорциональности | % от верхнего предела настройки | не более 25 | |||||||
| Температура регулируемой среды, t | °С | 150 | |||||||
| Габаритные и присоединительные размеры | L | мм | 120 | 120 | 180 | 200 | 230 | 310 | 350 |
| H | 494 | 495 | 610 | 610 | 630 | 695 | 725 | ||
| Масса | кг | 6,5 | 6.3 | 13 | 18 | 23,5 | 34,6 | 52 | |
| *Установочное положение на трубопроводе | Приводом вниз | ||||||||
| Материал корпуса | Чугун КЧ 16 | ||||||||
*Допускается установочная положение приводом вверх при низких температурах теплоносителя.
Пример условного обозначения регулятора:
РПД-50-0,4
Регулятор перепада давления , диамнтр номинальный DN 50, верхний предел регулирования 0,4 МПа
| Основные | |
|---|---|
| Тип присоединения | Фланцевое |
| Рабочая среда | Вода |
| Вес | 6.5 кг |
| Пользовательские характеристики | |
| Условная пропускная способность | 4 Kvy |
| Номинальное давление | 1.6 МПа |
- Цена: 348,10 руб.
