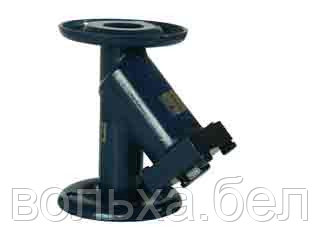

ФСМ-100-1(2) фланцевый (под приварку) фильтр сетчатый магнитный Ду 100
325,30 руб.
Показать оптовые цены- В наличии
- Оптом и в розницу
+375 (17) 390-72-61
телефон/факс
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
Фильтры ФС (М) предназначены для очистки воды и других жидкостей, сходных с водой по плотности, вязкости и химической активности, от механических примесей. Фильтры выпускаются двух типов: тип 1 - фланцевые; тип 2 - приварные. Присоединительные размеры фильтров типа 1 - по ГОСТ 12815. Все типы фильтров могут дополнительно оснащаться магнитными элементами, выполняющими следующие функции:
- улавливание мельчайших ферромагнитных частиц;
- омагничивание воды с целью снижения интенсивности накипеобразования на теплообменных поверхностях теплообменников и котлов, а также придания воде свойств, оказывающих лечебное воздействие на организм человека, животных и растений.
Габаритная схема фильтра ФС (М).
(Тип 1 (фланцевый) - слева, Тип 2 (под приварку) - справа)
Технические характеристики фильтра ФС(М).
Наименование | Ед. изм. | ФС(М)-40 | ФС(М)-50 | ФС(М)-65 | ФС(М)-80 | ФС(М)-100 | ||||||
Тип 1 | Тип 2 | Тип 1 | Тип 2 | Тип 1 | Тип 2 | Тип 1 | Тип 2 | Тип 1 | Тип 2 | |||
Диаметр номинальный, DN | мм | 40 | 50 | 65 | 80 | 100 | ||||||
Давление номинальное, PN | МПа | 1,6 | ||||||||||
Условная пропускная способность, Kvy | м³/ч | 58 | 73 | 90 | 130 | 220 | ||||||
Температура рабочей среды, t | мм | 150 | ||||||||||
Размер ячейки фильтрующего элемента | мм | 1,4х | ||||||||||
Габаритные и присоединительные размеры | L | мм | 220 | 230 | 290 | 310 | 350 | |||||
H | мм | 125 | 140 | 175 | 195 | 225 | ||||||
D | мм | 145 | - | 160 | - | 180 | - | 195 | - | 215 | - | |
D1 | мм | 110 | - | 125 | - | 145 | - | 160 | - | 180 | - | |
d | мм | 17 | - | 17 | - | 17 | - | 17 | - | 17 | - | |
n отв. | мм | 4 | - | 4 | - | 4 | - | 4 | - | 8 | - | |
Масса | кг | 4,9 | 3,7 | 5,5 | 3,9 | 9,5 | 7,2 | 13,0 | 10,4 | 18,5 | 15 | |
Материалы основных деталей | ||||||||||||
Корпусные детали | Ст.3 | |||||||||||
Фильтрующий элемент | Сталь 12Х18Н10Т |
Пример условного обозначения:
Фильтр ФС-50-1 : Фильтр сетчатый, фланцевый, диаметр номинальный DN 50 тип 1
Фильтр ФСМ-50-2 : Фильтр сетчатый с магнитным элементом, под приварку, диаметр номинальный DN 50 тип 2
Основные | |
---|---|
Рабочая среда | Жидкая среда, Вода |
Тип присоединения | Фланцевое |
Вес | 18.5 кг |
Страна производитель | Россия |
Максимальное рабочее давление | 16 бар |
Максимальная температура рабочей среды | 150 град. |
Материал корпуса | Сталь |
Условный проход | 100 мм |
Тип фильтра грубой очистки | Сетчатый |
Пользовательские характеристики | |
Размер ячейки фильтрующего элемента | 1,4х1,4 (мм) |
- Цена: 325,30 руб.
