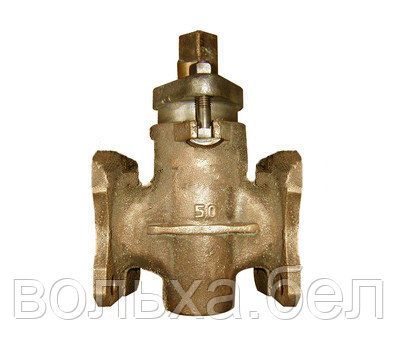

11б7бк Ду 40 кран проходной пробковый сальниковый латунный фланцевый
Цену уточняйте
- +375 показать номер +375 17 256-22-61 телефон/факс
- +375 17 213-51-73 телефон/факс
- +375 17 286-23-53 телефон
- +375 29 383-88-96 Velcom
- График работы
-
Контакты
-
Телефон:+375 17 256-22-61, телефон/факс+375 17 213-51-73, телефон/факс+375 17 286-23-53, телефон+375 29 383-88-96, Velcom
-
Контактное лицо:Борисевич Владимир Евгеньевич
-
Адрес:пер. Домашевский, 11А, офис 601, Минск, Беларусь
-
Email:gazvolha@gmail.com
-
ICQ:663832046
-
- Производитель и гарантия
- Условия возврата и обмена
11б7бк кран пробковый проходной сальниковый фланцевый латунный предназначается для установки в качестве запорного устройства, которое полностью перекрывает поток рабочей на трубопроводах, транспортирущих жидкие среды, которые работают при температуре до +100°С. Присоединительные фланцы пробкового крана 11б7бк - по ГОСТ 12817-80 на РN 1,0 МПа (10 кг/см²). Присоединительные размеры и размеры уплотнительных поверхностей для крана - исполнение 1, ряд 2 по ГОСТ 12815-80. Ответные фланцы по ГОСТ 12820-80; 12821-80 с уплотнительными поверхностями исполнение 1, ряд 2 по ГОСТ 12815-80 на РN 1,0 МПа (10 кг/см²)
Кран сальниковый 11б7бк устанавливается в местах, удобных для осмотра и обслуживания.Устанавливаться на трубопровод может в любом положении. Рабочая среда подается в любом направлении. Присоединение к емкостям, резервуарам и трубопроводам - фланцевое.Уплотнение пробки - сальниковое. Подтяжка сальника осуществляется шпильками.Кран относится к классу ремонтируемых.
Открытие крана производится поворотом рукоятки против часовой стрелки на 90° до упора. Установка рукоятки параллельно проходному каналу в пробке соответствует полному открытию крана.
Климатическое условие эксплуатации и места установки по ГОСТ 15150-69. Исполнение УХЛ1 для умеренно-холодного климата. Кран обеспечивает герметичность по классу "С" ГОСТ 9544-93.
Материал основных деталей.
- Корпус - Бр 05Ц5С5
- Пробка - Бр 05Ц5С5
- Фланец сальника - СЧ 15 или АК4М4 (Ал.158)
- Сальниковое уплотнение - АПР или резина марки ПБ
Технические характеристики.
| Наименование параметра | Показатель |
| Давление номинальное, PN, МПа (кг/см²) | 1,0 (10) |
| Диаметр номинальный, DN, мм | 25; 40; 50; 80 |
| Рабочая среда | жидкие слабоагрессивные среды |
| Температура рабочей среды, t, °С | до +100 |
| Температура окружающей среды, t, °С | от -40 до +50 |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | ручной |
| Масса, кг, не более | 3,4; 6,5; 10,0; 20,0 |
| Изготовление и поставка | ТУ У 00218259.003-99 |
Габаритные и присоединительные размеры.
|
Условное обозначение |
Dу, мм |
L, мм | D, мм | D1, мм | D2, мм | b, мм | d, мм | H, мм | h, мм |
| ЗАЗ 32004-025 | 25 | 100 | 115 | 85 | 68 | 11 | 14 | 160 | 102 |
| ЗАЗ 32004-040 | 40 | 120 | 145 | 110 | 88 | 12 | 18 | 232 | 143 |
| ЗАЗ 32004-050 | 50 | 150 | 160 | 125 | 102 | 12 | 18 | 261 | 160 |
| ЗАЗ 32004-080 | 80 | 190 | 195 | 160 | 138 | 12 | 18 | 335 | 206 |
| Основные | |
|---|---|
| Страна производитель | Россия |
| Условный проход | 40.0 (мм) |
| Рабочая среда | Неагрессивная среда, Вода |
| Наличие фильтра | Нет |
| Тип присоединения | Фланцевое |
| Максимальная рабочая температура | 100.0 (град.) |
| Минимальное рабочее давление | 0.0 (бар) |
| Максимальное рабочее давление | 10.0 (бар) |
| Класс герметичности | С |
| Материал корпуса | Латунь |
| Способ монтажа | Горизонтальный/вертикальный |
| Привод | Ручной |
| Вес | 6.5 (кг) |
| Диаметр крана | 1 1/2" |
| Дополнительные характеристики | |
| Метод герметизации от внешней среды | Сальниковый |
