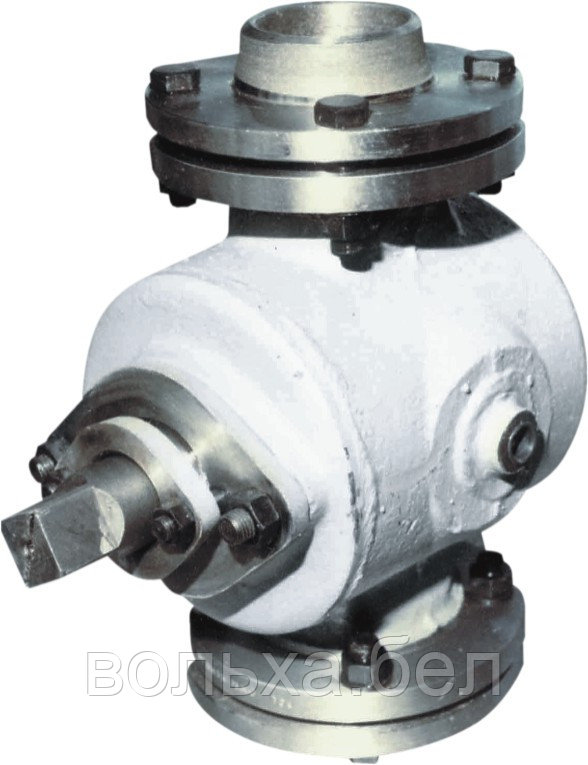

11с7бк Ду 80 кран проходной пробковый сальниковый фланцевый с паровым обогревом
Цену уточняйте
- В наличии
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
11с7бк краны проходные сальниковые с паровым обогревом представляют собой запорное устройство, которое служит для полного перекрывания потоков рабочей среды в трубопроводах, проводящих каменноугольные смолы, пеки, битум, нафталиновые фракции и другие вязкосыпучие смеси. Выпускаются краны 11с7бк условными диаметрами Ду50 и Ду80.
11с7бк имеет паровую рубашку для обогрева проводимой среды. Подвод и отвод пара, а также спуск конденсата из паровой рубашки происходит через специальное отверстие в корпусе крана. Пробка в верхней части хвостовика имеет квадрат под ключ. На торце хвостовика имеется риска, указывающая рабочее положение крана "открыто", если риска параллельна направлению потока среды, и "закрыто", если риска располагается перпендикулярно направлению потока среды. Необходимые удельные давления для герметичности на конических уплотнительных поверхностях создаются при затяжке сальника. В случае заклинивания пробки она освобождается отжимным болтом. Кран 11с7бк устанавливается на трубопроводе в горизонтальном или вертикальном положении с расположением пробки вниз для спуска конденсата из паровой рубашки. Рабочая среда подается в любом направлении.
Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение УХЛ1 для умеренно-холодного климата.
Материал основных деталей.
- Пробка - жаропрочный чугун
- Сальниковая набивка - сухой асбестовый шнур
- Прокладки - паранит
- Остальные детали - углеродистая сталь
Технические характеристики.
| Наименование параметра | Показатель |
| Давление номинальное, PN, МПа (кг/см²) | 1,0 (10) |
| Диаметр номинальный, DN, мм | 50; 80 |
| Давление обогревающей среды, МПа (кг/см²) | 1,0 (10) |
| Рабочая среда | вязкие вещества (каменноугольная смола, пек и другие кристализующие среды) |
| Температура рабочей среды, t, °С | до +100 |
| Температура окружающей среды, t, °С | от -40 до +50 |
| Класс герметичности | С |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | ручной |
| Масса, кг, не более | 32,5; 61,4 |
| Изготовление и поставка | ТУ У 00218259.003-99 |
Габаритные и присоединительные размеры.
|
Условное обозначение |
DN, мм |
L, мм |
L1, мм |
L2, мм |
l, мм |
H, мм |
D, мм |
D1, мм |
D2, мм |
S, мм |
b, мм |
d, мм |
n |
| 33001-050 | 50 | 230 | 266 | 330 | 250 | 258 | 160 | 102 | 58 | 27 | 14 | 18 | 4 |
| 33001-080 | 80 | 310 | 222 | 420 | 400 | 345 | 195 | 138 | 90 | 36 | 17 | 18 | 8 |
| Основные | |
|---|---|
| Минимальная рабочая температура | -40 град. |
| Условный проход | 80 мм |
| Класс герметичности | С |
| Наличие фильтра | Нет |
| Тип присоединения | Фланцевое |
| Страна производитель | Россия |
| Максимальная рабочая температура | 100 град. |
| Минимальное рабочее давление | 0 бар |
| Способ монтажа | Горизонтальный/вертикальный |
| Диаметр крана | 3" |
| Максимальное рабочее давление | 10 бар |
| Привод | Ручной |
| Материал корпуса | Сталь |
| Вес | 61.4 кг |
| Дополнительные характеристики | |
| Метод герметизации от внешней среды | Сальниковый |
- Цена: Цену уточняйте
