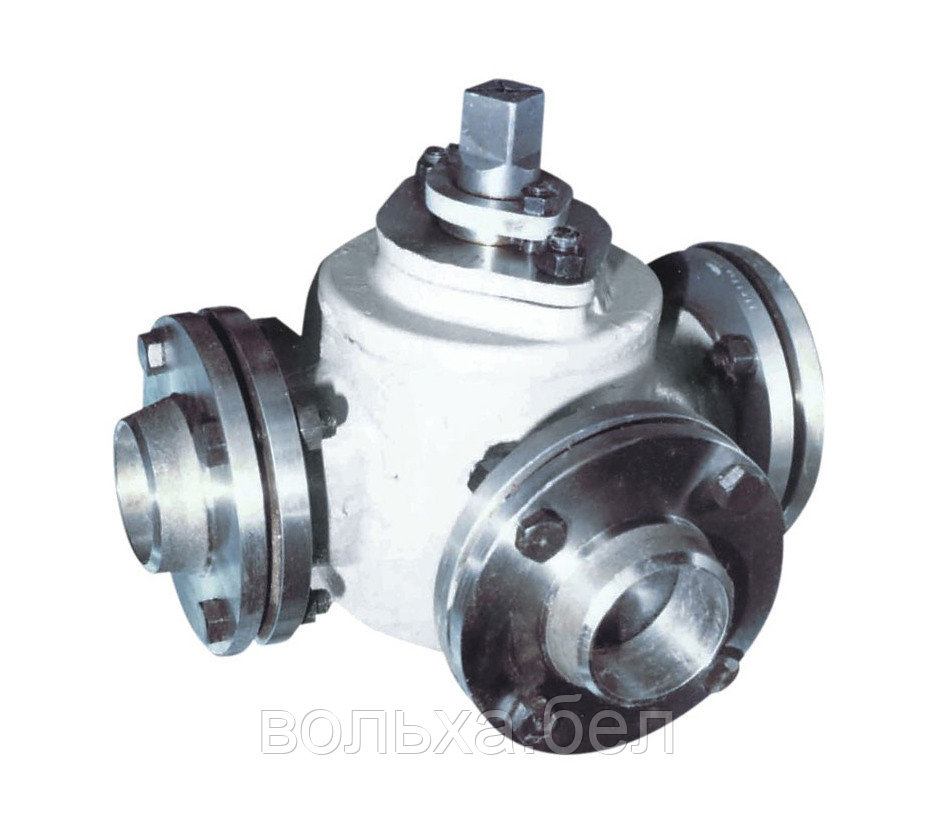

11с17бк Ду 80 кран трехходовой проходной пробковый сальниковый фланцевый с паровым обогревом

Кран трехходовой пробковый сальниковый фланцевый с паровым обогревом 11с17бк предназначен для установки в качестве запорного или запорно-переключающего устройства на трубопроводах, транспортирующих каменноугольные смолы, пеки с рабочим давлением 5,8 кгс/см² при температуре до +400°С и нафталиновые фракции с рабочим давлением до 10,0 кгс/см² при температуре рабочей среды до +200°С. Рабочая среда подается в любом направлении. Корпус крана имеет паровую рубашку для обогрева транспортируемой среды. Подвод, отвод пара и спуск конденсата из паровой рубашки производится через специальные отверстия в корпусе. Пробка в верхней части хвостовика имеет квадрат под ключ. На торце хвостовика имеется риска, указывающая рабочее положение крана «открыто», если риска параллельны направлению потока среды, и «закрыто», если риска располагается перпендикулярно направлению потока среды. Необходимые удельные давления для герметичности на конических уплотнительных поверхностях создаются при затяжке сальника. В случае заклинивания пробки она освобождается отжимным болтом. Кран относится к классу ремонтируемых изделий.

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение УХЛ1 для умеренно-холодного климата. Кран обеспечивает герметичность по классу «С» ГОСТ 9544-93. Присоединительные фланцы – по ГОСТ 12817-80 на PN 1,0 МПа (10 кгс/см²)

Материал основных деталей крана 11с17бк.

• Пробка - жаропрочный чугун
• Сальниковая набивка - сухой асбестовый шнур
• Прокладки - паранит
• Остальные детали - углеродистая сталь

​

Технические характеристики.​

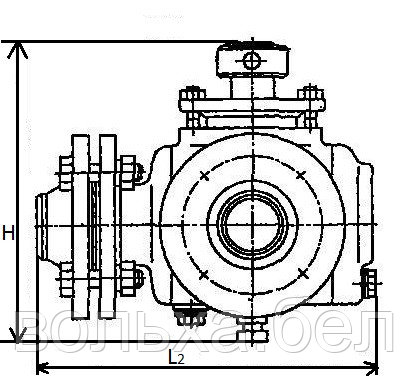

Габаритные и присоединительные размеры.
