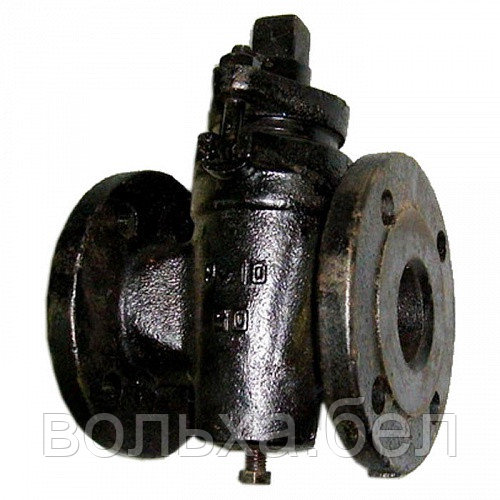

11ч8бк Ду 80 кран проходной конусный сальниковый фланцевый пробковый
Цену уточняйте
- В наличии
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
11ч8бк кран конусный пробковый проходной сальниковый фланцевый предназначается для установки на емкостях, резервуарах и трубопроводах в качестве запорного устройства. Применяется на трубопроводах общепромышленного назначения для воды, пара, масла при температуре до 100°С. Присоединительные фланцы изготавливаются по ГОСТ 12819-80 на PN 1,6 МПа (16 кгс/см²). Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2. Ответные фланцы по ГОСТ 12820-80,12821-80 на PN 1,6 МПа (16 кгс/см²). Кран 11ч8бк может устанавливаться в любом положении, которое позволяет визуально определить его положение по риске на торце квадрата - "открыто" или "закрыто". Направление рабочей среды - любое. При повороте пробки осуществляется перекрытие или пропуск среды. Использование пробкового крана 11ч8бк в качестве регулирующих не допускается.Уплотнительные поверхности пробки и корпуса притёрты и смазаны смазкой. Уплотнение пробки крана 11ч8бк - сальниковое.Подтяжка сальника осуществляется анкерными болтами.Кран конусный проходной относится к классу ремонтируемых изделий.
Материал основный деталей пробкового крана 11ч8бк.
- Корпус - серый чугун СЧ 15
- Пробка - серый чугун СЧ 15
- Крышка сальника - серый чугун СЧ 15
- Сальниковое уплотнение - спец. пластикат
Технические характеристики.
Наименование параметра | Показатель |
Давление номинальное, PN, МПа (кг/см²) | 1,0 (10) |
Диаметр номинальный, DN, мм | 25; 32; 40; 50; 65; 80; 100 |
Рабочая среда | вода, пар, масла |
Температура рабочей среды, t, °С | до +100 |
Температура окружающей среды, t, °С | от -5 |
Класс герметичности | С |
Присоединение к трубопроводу | фланцевое |
Тип привода | ручной |
Масса, кг, не более | 3,4; 6,25; 7,3; 10,6; 16,75; 21,95; 28,8 |
Изготовление и поставка | ТУ 26-07-1452-88 |
.Габаритные и присоединительные размеры.
Обозначение |
Dy, мм |
L, мм |
D, мм |
D1, мм |
D2, мм |
d, мм |
n |
b, мм |
H, мм |
h, мм |
S, мм |
11ч8бк25 | 25 | 110 | 115 | 85 | 68 | 14 | 4 | 14 | 106 | 44 | 17 |
11ч8бк32 | 32 | 130 | 135 | 100 | 78 | 18 | 4 | 16 | 126 | 52 | 19 |
11ч8бк40 | 40 | 150 | 145 | 110 | 88 | 18 | 4 | 16 | 140 | 90 | 22 |
11ч8бк50 | 50 | 170 | 160 | 125 | 102 | 18 | 4 | 17 | 164 | 96 | 27 |
11ч8бк65 | 65 | 220 | 180 | 145 | 122 | 18 | 4 | 17 | 195 | 110 | 32 |
11ч8бк80 | 80 | 250 | 195 | 160 | 133 | 18 | 8 | 19 | 211 | 134 | 36 |
11ч8бк100 | 100 | 300 | 215 | 180 | 158 | 18 | 8 | 19 | 247 | 145 | 41 |
Примечание: краны DN 25-32 мм изготовляют без болта для отжима пробки в нижней части корпуса
Основные | |
---|---|
Минимальная рабочая температура | -5 град. |
Класс герметичности | С |
Наличие фильтра | Нет |
Тип присоединения | Фланцевое |
Максимальная рабочая температура | 100 град. |
Минимальное рабочее давление | 0 бар |
Диаметр крана | 3" |
Страна производитель | Россия |
Максимальное рабочее давление | 10 бар |
Привод | Ручной |
Рабочая среда | Нефтепродукты, Вода |
Условный проход | 80 мм |
Вес | 21.95 кг |
Способ монтажа | Горизонтальный/вертикальный |
Материал корпуса | Чугун |
Дополнительные характеристики | |
Метод герметизации от внешней среды | Сальниковый |
- Цена: Цену уточняйте
