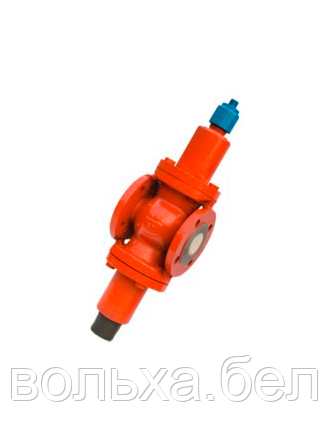

РР-80 Ду 80 регулятор расхода воды

Регулятор расхода воды типа РР  предназначен для регулирования отопительных систем жилых, общественных и промышленных зданий.

Устройство и работа.
Изменение расхода воды в сети происходит за счет колебаний напора, который, в свою очередь, меняется при уменьшении или прекращении пользования водой потребителями. При увеличении напора перед отопительным вводом возрастает давление внутри сильфона, и регулирующий клапан, изменяя проходное сечение,  дросселирует часть напора, вследствие чего разность давлений на подающей и обратной линиях за регулятором остается постоянной. Следовательно, остается постоянным и расход воды. Регулятор устанавливается на подающем трубопроводе в вертикальном положении так, чтобы вода входила со стороны конической части клапана.

По условиям эксплуатации регуляторы соответствуют исполнению «У»
категории размещения  3 по ГОСТ 15150-69 и предназначены для эксплуатации  при температуре воды  на входе в систему от 0 °С до 180 °С при  температуре окружающего воздуха от 5 °С до 40 °С и относительной влажности не более 95% при 30 °С.
Тип регулирующего органа – односедельный.
Присоединение регулятора в системе - фланцевое.
Средний срок службы - не менее 6 лет.

Регулятор работает без постороннего  источника энергии и используется как:

• регулятор расхода воды прямого действия (для поддержания постоянного расхода воды в отопительной системе при изменении перепада давления на вводе).
• исполнительно-регулирующее устройство расхода воды непрямого действия в комплекте с термореле (для поддержания постоянной температуры местной воды за подогревателем горячего водоснабжения).

Регуляторы  имеют  два  исполнения:

1. исполнение – присоединительные размеры крестовины - ½G" накидными гайками  и креплениями под приварку импульсных трубок;
2. исполнение – присоединительные размеры крестовины М16х1,5; в комплекте две медные импульсные трубки Ø8х1 длинной L=0,5 м в сборе с накидными гайками.​

Технические характеристики.
