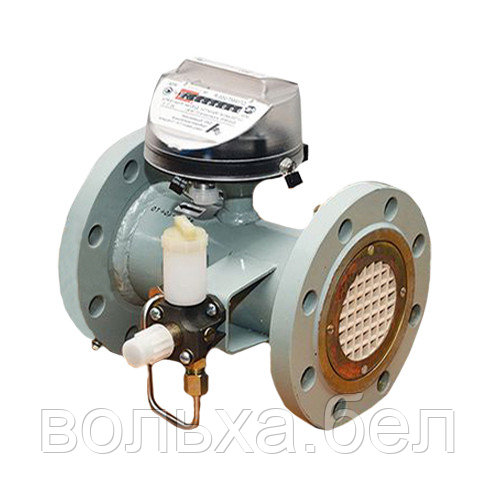

СГ16МТ-100-Р Ду 50 счетчик газа турбинный промышленный
Цену уточняйте
- Под заказ
- Оптом и в розницу
- +375 (17) 390-51-73телефон/факс
- +375 (17) 390-23-53телефон
- +375 (29) 383-88-96Velcom
Счетчики газа СГ16МТ предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).По габаритно-присоединительным размерам счетчики СГ16МТ полностью заменяют все ранее выпускавшиеся счетчики типа СГ.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
-
10 имп./м3 – для СГ 16МТ-100 – СГ 16МТ-650
-
1 имп./м3 – для остальных счетчиков.
При монтаже газовых счетчиков рекомендуется применять:
- фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 по ГОСТ 12820-80;
- для уплотнения фланцевых соединений прокладки из паронита ПМБ ГОСТ 481-80;
- шпильки из стали 35Х технические требования по ГОСТ 10494-80;
- гайки из стали 35Х ГОСТ 10495-80.
Счетчик соответствует ГОСТ 28724-90.
Условное обозначение счетчиков.
СГ16МТ при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 и в диапазоне 1:30.
Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ
Основные технические характеристики.
- Температура измеряемого газа, °С — от – 20 до +50
- Температура окружающего воздуха, °С — от –30 до +50
- по заказу — от 40 до +50
- Рабочее давление измеряемого газа, МПа — 1,6 (СГ16); 7,5 (СГ75)
- Потеря давления, не более, Па (мм вод.ст.) — 1200 (120)
- Длины прямых участков – не менее 5 Ду до счетчика и не менее 3 Ду после
Примечание: для уменьшения длины прямых участков до и после счетчика используется стабилизатор потока газа СПГ.
Точностные характеристики.
Порог чувствительности счетчика, не более
- 0,033 Qmax для СГ16(М)100
- 0,02 Qmax для остальных исполнений.
Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax — ± 1%
В счетчиках СГ16МТ-Р применена оригинальная конструкция входного стабилизатора потока газа, что обеспечило высокую метрологическую стабильность при минимальной длине прямых участков до и после счетчика равной 2 Ду и 1 Ду.
Обозначение исполнения счетчика | Расход | |||||
---|---|---|---|---|---|---|
Qmax, м3/ч | Qmin, м3/ч | Ду, мм | ||||
1:12,5 | 1:20 | 1:25 | 1:30 | |||
СГ16МТ-100-Р-1 | 100 | 8 | 50 | |||
СГ16МТ-160-Р-2 | 160 | 8 | 80 | |||
СГ16МТ-250-Р-3 | 250 | 10 | ||||
СГ16МТ-400-Р-3 | 400 | 16 | 100 | |||
СГ16МТ-650-Р-1 | 650 | 25 | ||||
СГ16МТ-800-Р-3 | 800 | 25 | 150 | |||
СГ16МТ-1000-Р-3 | 1000 | 32,5 | ||||
СГ16МТ-1600-Р-3 | 1600 | 50 | 200 | |||
СГ16МТ-2500-Р-3 | 2500 | 80 | ||||
СГ16МТ-4000-Р-3 | 4000 | 130 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКА СГ16МТ-100 (безфланцевое исполнение)
Обозначения исполнения счетчика | Размеры, мм | |||||||
---|---|---|---|---|---|---|---|---|
Ду | D | L | L1 | L2 | H | H1 | ||
СГ16МТ-100 | 50 | 103 | 103 | 150 | - | 260 | - |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ16МТ (фланцевое исполнение)
Обозначение исполнения счетчика | Размеры, мм | |||||||
---|---|---|---|---|---|---|---|---|
Ду | D | D1 | D2 | d/n | L | H | B | |
СГ16МТ-250 | 80 | 195 | 160 | 133 | 18/8 | 240 | 255 | 280 |
СГ16МТ-400 | 100 | 215 | 180 | 158 | 18/8 | 300 | 275 | 305 |
СГ16МТ-650 | ||||||||
СГ16МТ-800 | 150 | 280 | 240 | 212 | 22/8 | 450 | 330 | 365 |
СГ16МТ-1000 | ||||||||
СГ16МТ-1600 | 200 | 335 | 295 | 268 | 22/12 | 450 | 390 | 430 |
СГ16МТ-2500 | ||||||||
СГ16МТ-4000 |
- Межповерочный интервал 5 лет
- Гарантийный срок 24 месяца
- Срок службы не менее 12 лет
Основные | |
---|---|
Состояние | Новое |
Минимальный расход, Qmin | 10 куб. м/час |
Максимальный расход, Qmax | 100 куб. м/час |
Присоединительный размер | 2" |
Область применения счетчика | Промышленный |
Вид газа | Природный, Другие неагрессивные газы |
Способ монтажа | Горизонтальный/вертикальный |
Страна производитель | Россия |
Вес | 7.5 кг |
Гарантийный срок | 24 мес |
Вид счетчика | Турбинный |
Условный проход | 50 мм |
