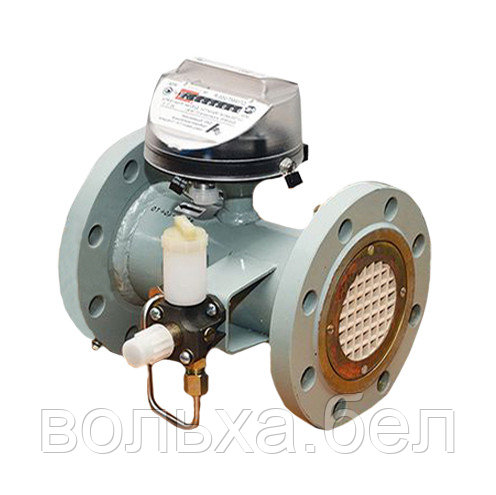

СГ16МТ-250-Р-3 Ду 80 счетчик газа турбинный промышленный

Цену уточняйте

В наличииОптом и в розницу
Написать
Перезвоните мне
СГ16МТ-250-Р-3 Ду 80 счетчик газа турбинный промышленный
СГ16МТ-250-Р-3 Ду 80 счетчик газа турбинный промышленный В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 17 256-22-61 телефон/факс
  • +375 17 213-51-73 телефон/факс
  • +375 17 286-23-53 телефон
  • +375 29 383-88-96 Velcom
  • +375 показать номер +375 17 256-22-61 телефон/факс
  • +375 17 213-51-73 телефон/факс
  • +375 17 286-23-53 телефон
  • +375 29 383-88-96 Velcom
  • Контакты
    • Телефон:
      +375 17 256-22-61, телефон/факс
      +375 17 213-51-73, телефон/факс
      +375 17 286-23-53, телефон
      +375 29 383-88-96, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, Беларусь
    • Email:
      gazvolha@gmail.com
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

Счетчики газа СГ16МТ предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).По габаритно-присоединительным размерам счетчики СГ16МТ полностью заменяют все ранее выпускавшиеся счетчики типа СГ.

Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:

  • 10 имп./м3 – для СГ 16МТ-100 – СГ 16МТ-650

  • 1 имп./м3 – для остальных счетчиков.

При монтаже газовых счетчиков рекомендуется применять:

  • фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 по ГОСТ 12820-80;
  • для уплотнения фланцевых соединений прокладки из паронита ПМБ ГОСТ 481-80;
  • шпильки из стали 35Х технические требования по ГОСТ 10494-80;
  • гайки из стали 35Х ГОСТ 10495-80.

Счетчик соответствует ГОСТ 28724-90.

Условное обозначение счетчиков.

СГ16МТ при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 и в диапазоне 1:30.

Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ

Основные технические характеристики.

  • Температура измеряемого газа, °С — от – 20 до +50
  • Температура окружающего воздуха, °С — от –30 до +50
  • по заказу — от 40 до +50
  • Рабочее давление измеряемого газа, МПа — 1,6 (СГ16); 7,5 (СГ75)
  • Потеря давления, не более, Па (мм вод.ст.) — 1200 (120)
  • Длины прямых участков – не менее 5 Ду до счетчика и не менее 3 Ду после

Примечание: для уменьшения длины прямых участков до и после счетчика используется стабилизатор потока газа СПГ.

Точностные характеристики.

Порог чувствительности счетчика, не более

  • 0,033 Qmax для СГ16(М)100
  • 0,02 Qmax для остальных исполнений.

Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax — ± 1%


В счетчиках СГ16МТ-Р применена оригинальная конструкция входного стабилизатора потока газа,
что обеспечило высокую метрологическую стабильность при минимальной длине прямых участков до и после счетчика равной 2 Ду и 1 Ду.

Обозначение исполнения счетчика Расход
Qmax, м3/ч Qmin, м3/ч Ду, мм
1:12,5 1:20 1:25 1:30
СГ16МТ-100-Р-1 100 8       50
СГ16МТ-160-Р-2 160   8     80
СГ16МТ-250-Р-3 250     10
СГ16МТ-400-Р-3 400     16   100
СГ16МТ-650-Р-1 650     25
СГ16МТ-800-Р-3 800       25 150
СГ16МТ-1000-Р-3 1000       32,5
СГ16МТ-1600-Р-3 1600       50 200
СГ16МТ-2500-Р-3 2500       80
СГ16МТ-4000-Р-3 4000       130



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКА СГ16МТ-100 (безфланцевое исполнение)

СГ16МТ_ГАБАРИТНЫЕ_РАЗМЕРЫ_БЕЗФЛАНЦЕВОЕ_СОЕДИНЕНИЕ

Обозначения исполнения счетчика Размеры, мм
Ду D L L1 L2 H H1
СГ16МТ-100 50 103 103 150 - 260



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ16МТ (фланцевое исполнение)

СГ16МТ габаритные размеры фланцевое соединение



Обозначение исполнения счетчика Размеры, мм
Ду D D1 D2 d/n L H B
СГ16МТ-250 80 195 160 133 18/8 240 255 280
СГ16МТ-400 100 215 180 158 18/8 300 275 305
СГ16МТ-650
СГ16МТ-800 150 280 240 212 22/8 450 330 365
СГ16МТ-1000
СГ16МТ-1600 200 335 295 268 22/12 450 390 430
СГ16МТ-2500
СГ16МТ-4000
  • Межповерочный интервал 5 лет
  • Гарантийный срок 24 месяца
  • Срок службы не менее 12 лет



Характеристики
Основные
Страна производитель Россия
Состояние Новое
Область применения счетчика Промышленный
Вид газа Природный,  Другие неагрессивные газы
Вид счетчика Турбинный
Условный проход   80.0 (мм)
Максимальный расход, Qmax   250.0 (куб. м/час)
Минимальный расход, Qmin   10.0 (куб. м/час)
Способ монтажа Горизонтальный/вертикальный
Тип присоединения Фланцевое
Присоединительный размер 3"
Вес 13.0 (кг)
Гарантийный срок   24 (мес)
