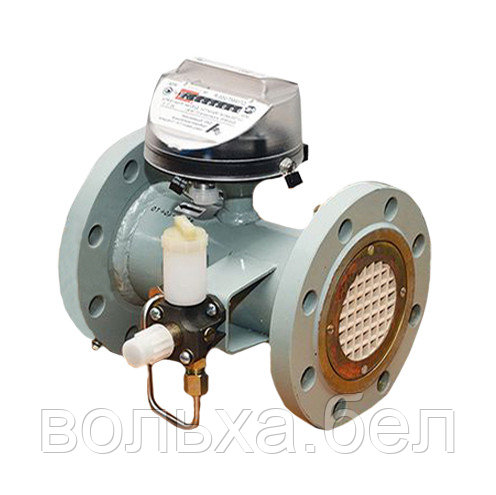

СГ16МТ-2500 Ду 200 счетчик газа турбинный промышленный

Цену уточняйте

В наличииОптом и в розницу
Написать
Перезвоните мне
СГ16МТ-2500 Ду 200 счетчик газа турбинный промышленный
СГ16МТ-2500 Ду 200 счетчик газа турбинный промышленный В наличии
Написать
Перезвоните мне
  • +375 показать номер +375 17 390-72-61 телефон/факс
  • +375 17 390-51-73 телефон/факс
  • +375 17 390-23-53 телефон
  • +375 29 383-88-96 Velcom
  • +375 показать номер +375 17 390-72-61 телефон/факс
  • +375 17 390-51-73 телефон/факс
  • +375 17 390-23-53 телефон
  • +375 29 383-88-96 Velcom
  • Контакты
    • Телефон:
      +375 17 390-72-61, телефон/факс
      +375 17 390-51-73, телефон/факс
      +375 17 390-23-53, телефон
      +375 29 383-88-96, Velcom
    • Контактное лицо:
      Борисевич Владимир Евгеньевич
    • Адрес:
      пер. Домашевский, 11А, офис 601, Минск, Беларусь
    • Email:
      gazvolha@gmail.com
    • ICQ:
      663832046
  • Производитель и гарантия
  • Условия возврата и обмена

Счетчики газа СГ16МТ предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).По габаритно-присоединительным размерам счетчики СГ16МТ полностью заменяют все ранее выпускавшиеся счетчики типа СГ.

Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:

  • 10 имп./м3 – для СГ 16МТ-100 – СГ 16МТ-650

  • 1 имп./м3 – для остальных счетчиков.

При монтаже газовых счетчиков рекомендуется применять:

  • фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 по ГОСТ 12820-80;
  • для уплотнения фланцевых соединений прокладки из паронита ПМБ ГОСТ 481-80;
  • шпильки из стали 35Х технические требования по ГОСТ 10494-80;
  • гайки из стали 35Х ГОСТ 10495-80.

Счетчик соответствует ГОСТ 28724-90.

Условное обозначение счетчиков.

СГ16МТ при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 и в диапазоне 1:30.

Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ

Основные технические характеристики.

  • Температура измеряемого газа, °С — от – 20 до +50
  • Температура окружающего воздуха, °С — от –30 до +50
  • по заказу — от 40 до +50
  • Рабочее давление измеряемого газа, МПа — 1,6 (СГ16); 7,5 (СГ75)
  • Потеря давления, не более, Па (мм вод.ст.) — 1200 (120)
  • Длины прямых участков – не менее 5 Ду до счетчика и не менее 3 Ду после

Примечание: для уменьшения длины прямых участков до и после счетчика используется стабилизатор потока газа СПГ.

Точностные характеристики.

Порог чувствительности счетчика, не более

  • 0,033 Qmax для СГ16(М)100
  • 0,02 Qmax для остальных исполнений.

Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax — ± 1%


В счетчиках СГ16МТ-Р применена оригинальная конструкция входного стабилизатора потока газа,
что обеспечило высокую метрологическую стабильность при минимальной длине прямых участков до и после счетчика равной 2 Ду и 1 Ду.

Обозначение исполнения счетчика Расход
Qmax, м3/ч Qmin, м3/ч Ду, мм
1:12,5 1:20 1:25 1:30
СГ16МТ-100-Р-1 100 8       50
СГ16МТ-160-Р-2 160   8     80
СГ16МТ-250-Р-3 250     10
СГ16МТ-400-Р-3 400     16   100
СГ16МТ-650-Р-1 650     25
СГ16МТ-800-Р-3 800       25 150
СГ16МТ-1000-Р-3 1000       32,5
СГ16МТ-1600-Р-3 1600       50 200
СГ16МТ-2500-Р-3 2500       80
СГ16МТ-4000-Р-3 4000       130



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКА СГ16МТ-100 (безфланцевое исполнение)

СГ16МТ_ГАБАРИТНЫЕ_РАЗМЕРЫ_БЕЗФЛАНЦЕВОЕ_СОЕДИНЕНИЕ

Обозначения исполнения счетчика Размеры, мм
Ду D L L1 L2 H H1
СГ16МТ-100 50 103 103 150 - 260



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ16МТ (фланцевое исполнение)

СГ16МТ габаритные размеры фланцевое соединение



Обозначение исполнения счетчика Размеры, мм
Ду D D1 D2 d/n L H B
СГ16МТ-250 80 195 160 133 18/8 240 255 280
СГ16МТ-400 100 215 180 158 18/8 300 275 305
СГ16МТ-650
СГ16МТ-800 150 280 240 212 22/8 450 330 365
СГ16МТ-1000
СГ16МТ-1600 200 335 295 268 22/12 450 390 430
СГ16МТ-2500
СГ16МТ-4000
  • Межповерочный интервал 5 лет
  • Гарантийный срок 24 месяца
  • Срок службы не менее 12 лет



Характеристики
Основные
Состояние Новое
Область применения счетчика Промышленный
Максимальный расход, Qmax   2500 куб. м/час
Тип присоединения Фланцевое
Минимальный расход, Qmin   125 куб. м/час
Вид газа Природный, Другие неагрессивные газы
Способ монтажа Горизонтальный/вертикальный
Страна производитель Россия
Вес 46 кг
Гарантийный срок   24 мес
Вид счетчика Турбинный
Условный проход   200 мм
